РП10-30 ЛУ-О РОЗЕТКИ с кожухом 92г

Цена:

2100 ₽

В наличии: 35 шт.

Технические характеристики

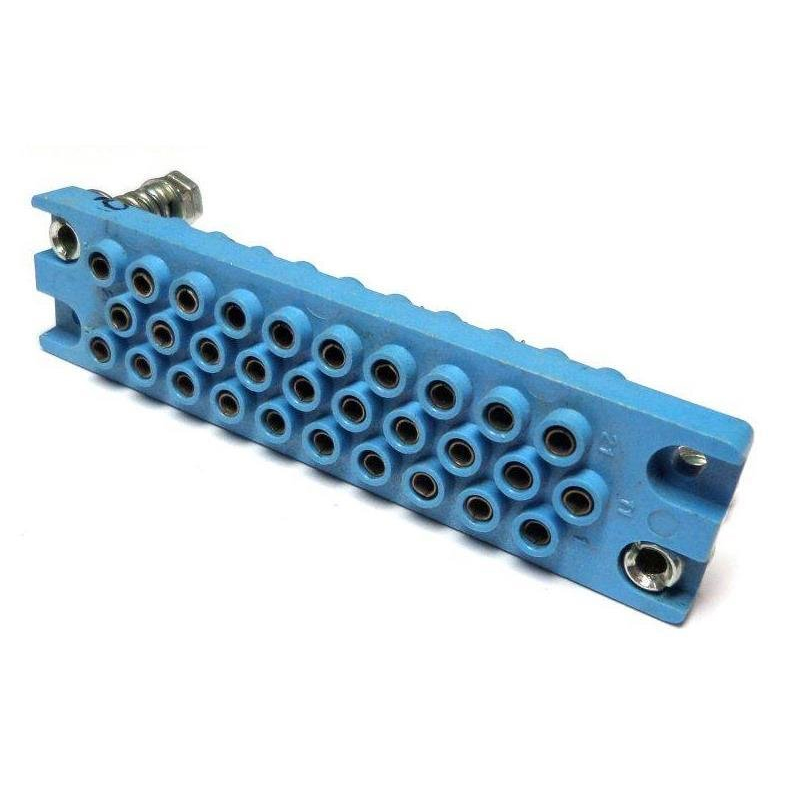

РП10-30 ЛУ-О розетка с кожухом

РП10‑30 ЛУ‑О — это низкочастотный прямоугольный электрический разъем‑розетка с металлическим угловым кожухом, разработанный для внутреннего монтажа в электронную и радиоаппаратуру. Такой тип соединителя относится к семейству РП10 и используется для соединения цепей постоянного, переменного и импульсного тока.

Расшифровка обозначения

РП10 — тип соединителя: ручного сочленения, прямоугольный, низкочастотный, для внутреннего монтажа.
30 — общее количество контактов в розетке.
ЛУ — конструкция кожуха: металлический литой или пластмассовый корпус с угловым выходом кабеля (жгута).
‑О — обозначает вариант исполнения контактной части (тип и покрытие контактов, схема заполнения).

Назначение и условия применения

Розетка РП10‑30 ЛУ‑О предназначена для соединения электрических цепей с рабочими токами до 15 А и напряжениями до 1500 В, включая постоянный, переменный и импульсный токи. Разъём рассчитан на всеклиматическое исполнение (УХЛ), что позволяет использовать его в широком диапазоне температур и в обычных промышленных условиях.

Конструктивные особенности

В розетке используется металлический или пластмассовый кожух с угловым отводом кабеля, что удобно при монтаже в плотных конструкциях. Контакты часто имеют плавающее или направляемое исполнение, а также могут быть защищены ловителями (направляющими штырями) для облегчения состыковки с вилкой. Покрытие контактов обычно выполняется серебром или сплавом олово‑висмут, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Основные электрические параметры

Количество контактов: 30.
Максимальный ток на контакт: до 15 А.
Максимальное рабочее напряжение: до 1500 В.
Сопротивление контактов: не более 4 мОм на контакт.

Описание

Назначение и область применения

РП10-30 ЛУ-О — низкочастотный прямоугольный электрический разъем-розетка с металлическим угловым кожухом. Изделие относится к соединителям семейства РП10, категория РП10, артикул 40650. Разъем разработан для внутреннего монтажа в электронную и радиоаппаратуру и предназначен для соединения цепей постоянного, переменного и импульсного тока.

Розетка рассчитана на всеклиматическое исполнение УХЛ. Это допускает использование изделия в широком диапазоне температур и в обычных промышленных условиях. Конструкция ориентирована на ручное сочленение и удобную прокладку кабельного жгута внутри приборных корпусов.

Разъем применяется для коммутации цепей постоянного, переменного и импульсного тока в радиоэлектронной аппаратуре, контрольно-измерительном оборудовании и промышленных устройствах, где требуется надежное разъемное соединение на 30 контактов с угловым выводом кабеля.

Расшифровка обозначения

РП10 — тип соединителя: ручного сочленения, прямоугольный, низкочастотный, для внутреннего монтажа.
30 — общее количество контактов в розетке.
ЛУ — конструкция кожуха: металлический литой или пластмассовый корпус с угловым выходом кабеля (жгута).
О — вариант исполнения контактной части: тип и покрытие контактов, схема заполнения.

Конструктивные особенности

В розетке применяется металлический угловой кожух. Такое решение удобно при монтаже в плотных конструкциях, когда кабельный жгут необходимо вывести под углом. Контакты могут иметь плавающее или направляемое исполнение. Для облегчения состыковки с ответной вилкой предусмотрены ловители — направляющие штыри.

Покрытие контактов выполняется серебром или сплавом олово-висмут. Это обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость. Контактная часть соответствует обозначению О, которое определяет тип и покрытие контактов, а также схему заполнения.

Электрические характеристики и учётные данные

Количество контактов: 30.
Максимальный ток на контакт: до 15 А.
Максимальное рабочее напряжение: до 1500 В.
Сопротивление контактов: не более 4 мОм на контакт.
Артикул: 40650.
Категория: РП10.
Год: 92.
