Назначение кожуха РП10-30 ЛУ

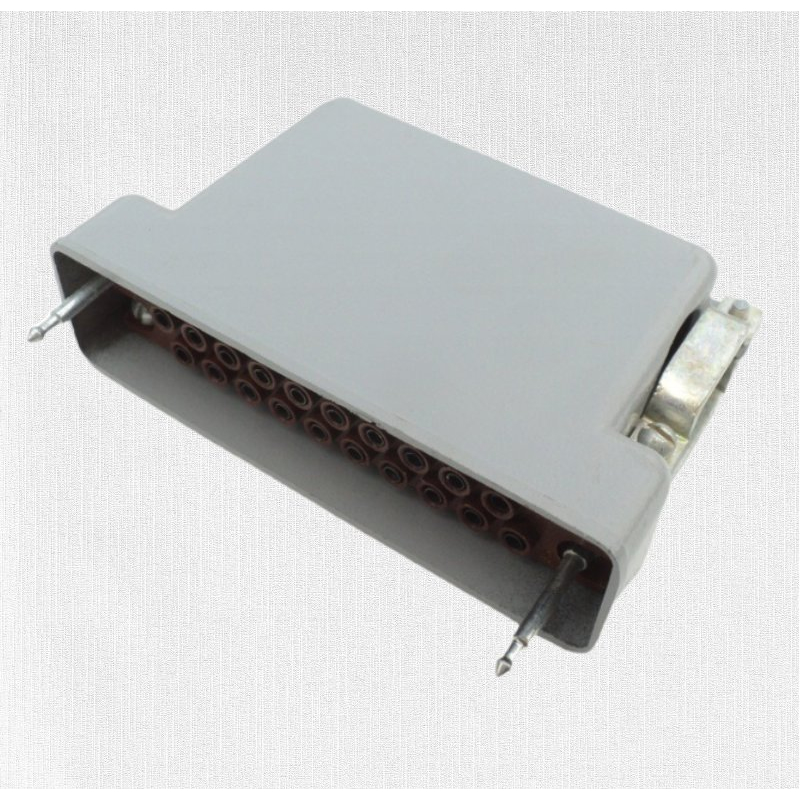

Кожух РП10-30 ЛУ представляет собой металлический корпус-основание, предназначенный для установки и механической защиты низкочастотного прямоугольного соединителя серии РП10-30. Изделие выполнено в угловом исполнении, при котором кабельный вывод располагается под углом относительно плоскости платы или панели. Такое конструктивное решение позволяет эффективно организовывать внутренний монтаж в устройствах с плотной компоновкой, где прямое подключение кабеля затруднено или нежелательно.

Кожух обеспечивает надёжную фиксацию ответной части разъёма, защищает контактную группу от механических повреждений, случайных прикосновений и внешних воздействий. Металлическая конструкция ориентирована на применение в составе оборудования всеклиматического или УХЛ-исполнения, что допускает эксплуатацию в условиях обычного промышленного и наземного оборудования.

Расшифровка маркировки

Обозначение РП10-30 ЛУ содержит информацию о типе соединителя, количестве контактов и конструктивном исполнении кожуха:

• РП10 — тип соединителя: низкочастотный, прямоугольный, ручного сочленения, общего назначения;
• 30 — количество контактов в разъёме, в данном случае 30 штук;
• ЛУ — конструктивное исполнение: буква Л указывает на наличие ловителей, то есть направляющих штырей или втулок, а буква У обозначает угловой кожух, при котором кабель выходит под углом к плоскости монтажа, в отличие от прямого кожуха с обозначением ЛП.

Дополнительные буквенные обозначения, если они присутствуют в полной маркировке разъёма, могут указывать на тип изолятора, например термопластмассу или карболит, а также на покрытие контактов. Однако эти сведения относятся непосредственно к самому разъёму, а не только к кожуху.

Особенности конструкции и применения

Кожух РП10-30 ЛУ предназначен для использования в сочетании с соответствующей вилкой или розеткой серии РП10-30. Изделие обеспечивает угловое подключение кабеля, что особенно востребовано при компоновке приборов и блоков с ограниченным внутренним пространством. Металлический корпус способствует отводу тепла и повышает устойчивость соединителя к вибрационным и ударным нагрузкам.

Разъёмы в таком кожухе применяются для коммутации цепей постоянного и переменного тока с частотой до порядка 3 МГц, а также импульсных токов. Благодаря наличию ловителей обеспечивается правильная ориентация при сочленении и предотвращается перекос контактов.

Типовые области использования

Кожух РП10-30 ЛУ находит применение в составе электронных и радиотехнических устройств, где требуется надёжное разъёмное соединение с угловым выводом кабеля. Среди основных направлений использования можно выделить:

• измерительная аппаратура;
• промышленные блоки питания и контроллеры;
• приборы связи;
• аналоговые и цифровые модули различного назначения.

Изделие подходит для внутреннего монтажа на плате или панели и рассчитано на условия эксплуатации, характерные для стационарного и переносного наземного оборудования. Применение кожуха способствует аккуратной прокладке кабеля и упрощает обслуживание устройств за счёт возможности быстрого отсоединения разъёма.
