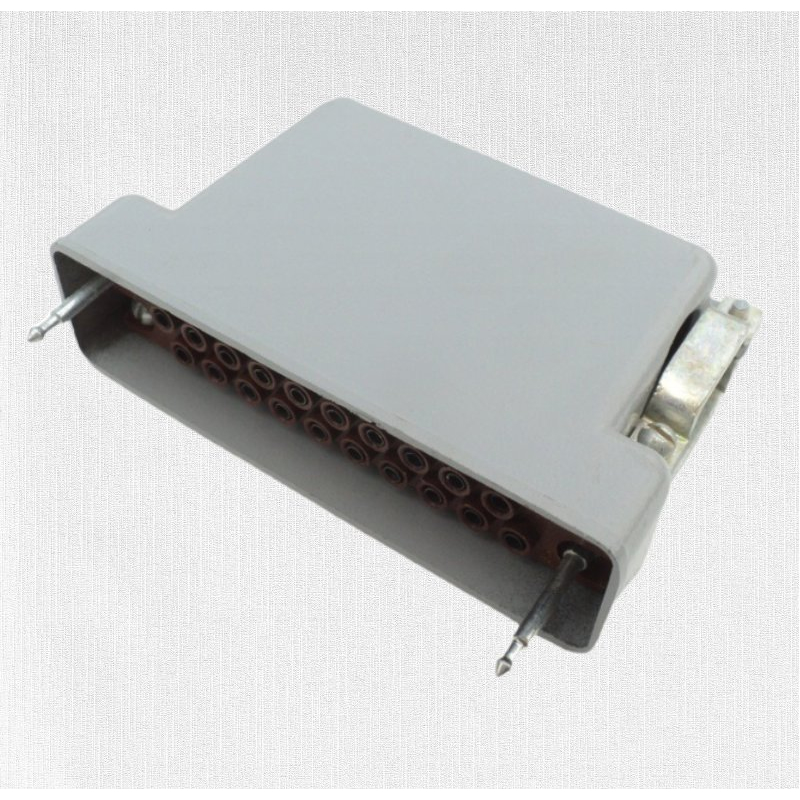

Назначение кожуха РП10-30 ЛУ «1»

Кожух РП10-30 ЛУ «1» с артикулом 40647 относится к категории РП10. Это корпусный элемент низкочастотного прямоугольного соединителя общего назначения, рассчитанного на 30 контактов. Изделие предназначено для защиты изолятора и контактной колодки от механических повреждений, загрязнений, пыли и влаги. Кожух обеспечивает всеклиматическое исполнение соединителя и позволяет эксплуатировать разъем в широком диапазоне температур и влажности.

Маркировка «ЛУ» указывает именно на тип кожуха и конструктивное исполнение разъема. Буква «Л» означает наличие ловителей — направляющих штырей или втулок, которые облегчают сочленение ответных частей и уменьшают риск повреждения контактов при подключении. Буква «У» обозначает угловой, коленчатый выход кабеля из кожуха: жгут выходит под углом относительно оси корпуса. Такое исполнение удобно при монтаже в стесненных пространствах, где прямой выход кабеля затруднен или нежелателен.

Кожух служит для фиксации и герметизации жгута кабеля, а также для удобного монтажа соединителя в стенку или панель. Он применяется при внутреннем объемном монтаже и снижает механические нагрузки на контактную зону. В карточке товара указаны характеристики VirtueMart: приемка «1» и год 2001-05.

Конструктивные особенности

По конструктивному исполнению кожух РП10-30 ЛУ может быть металлическим литым или пластмассовым. Исполнение «ЛУ» предусматривает угловой выход кабеля, что определяет компоновку внутреннего пространства и способ крепления жгута. Наличие ловителей особенно важно при частом подключении и отключении, поскольку они исключают перекос ответных частей и неправильное сочленение.

Основные элементы и функции

• корпус с угловым выходом кабельного жгута;
• ловители для направленного сочленения и защиты контактов;
• зона фиксации и герметизации кабеля;
• посадочные поверхности для монтажа в панель или стенку;
• защита изолятора и контактной колодки от внешних воздействий.

Кожух обеспечивает надежную фиксацию жгута и защищает внутренние элементы соединителя от загрязнений. Угловое исполнение позволяет отвести кабель в сторону от оси корпуса, что особенно полезно при компоновке аппаратуры в ограниченном объеме.

Электрические параметры и применение

Соединитель серии РП10-30, для которого предназначен кожух, рассчитан на низкочастотные цепи постоянного и переменного тока с частотой примерно до 3 мегагерц. Максимальное рабочее напряжение составляет порядка 1500 вольт, а токовая нагрузка — до 15 ампер на контакт. Эти значения характерны для всей серии РП10-30 и определяют область применения изделия в низкочастотных силовых и сигнальных цепях.

Кожух РП10-30 ЛУ «1» применяется в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных и коммутационных устройствах, где требуется надежное разъемное соединение с угловым выходом кабеля. Изделие подходит для монтажа в ограниченном объеме и на панелях, когда кабель необходимо отвести в сторону от оси соединителя.

Ключевые характеристики

• тип: низкочастотный прямоугольный соединитель общего назначения;
• число контактов в соединителе: 30;
• исполнение кожуха: угловое, с ловителями;
• выход кабеля: под углом относительно оси корпуса;
• рабочий диапазон частот: примерно до 3 мегагерц;
• максимальное рабочее напряжение: порядка 1500 вольт;
• ток на контакт: до 15 ампер;
• приемка: «1»;
• год: 2001-05.

Изделие предназначено для защиты, фиксации и герметизации кабельного жгута при внутреннем объемном монтаже и монтаже в стенку или панель. Артикул товара — 40647. Данные о производителе в исходном описании не указаны.
