Назначение и область применения

РП10-30 ЛУ кожух «1» представляет собой низкочастотный прямоугольный разъем серии РП10, предназначенный для ручного сочленения и расчленения электрических цепей. Изделие относится к стандартному ряду низкочастотных соединителей внутреннего объемного монтажа и применяется в промышленной и транспортной аппаратуре, включая железнодорожную технику. Конструкция с угловым металлическим кожухом обеспечивает удобный подвод и укладку жгутов проводов вдоль корпуса или монтажной панели, что особенно важно при ограниченном пространстве внутри шкафов, пультов управления и низковольтного оборудования.

Разъем рассчитан на соединение как силовых, так и сигнальных цепей в стационарных и подвижных электроустановках. Благодаря своим характеристикам он востребован там, где требуется надежное разъемное соединение с возможностью быстрого отсоединения при техническом обслуживании, ремонте или замене отдельных узлов аппаратуры.

Конструктивные особенности

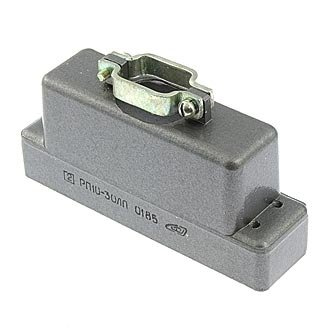

Изделие выполнено в угловом металлическом кожухе с 30 контактами, распределенными в прямоугольном изоляторе внутри корпуса. Такое исполнение позволяет сокращать продольный габарит узла и прокладывать кабельные жгуты параллельно поверхности панели или корпуса оборудования. Код «ЛУ» в обозначении указывает на наличие углового кожуха, который обычно комплектуется фланцем для крепления к плите или панели.

Серия РП10 относится к разъемам общего назначения и рассчитана на ручное соединение и разъединение, что упрощает эксплуатацию в полевых условиях и при проведении регламентных работ. Конструкция обеспечивает надежную фиксацию ответных частей и защиту контактов от механических повреждений.

Ключевые элементы конструкции

• Угловой металлический кожух с фланцем для крепления
• Прямоугольный изолятор с 30 контактами
• Ручное сочленение и расчленение
• Стандартный ряд низкочастотных соединителей внутреннего объемного монтажа

Электрические и эксплуатационные параметры

Изделие рассчитано на номинальное рабочее напряжение до 1500 В переменного или постоянного тока в зависимости от конкретной модификации и условий применения. Допустимый ток на каждый контакт, как правило, не превышает 15 А, а сопротивление контакта составляет не более 4 мОм. Эти характеристики обеспечивают стабильную передачу электрических сигналов и питания даже при значительных нагрузках.

Рабочий диапазон температур окружающей среды для изделий серии РП10 обычно указан примерно от минус 60 до плюс 85 градусов Цельсия. Это позволяет использовать разъем в жестких климатических условиях, характерных для железнодорожного транспорта и наружных промышленных установок. Конструкция сохраняет работоспособность при воздействии вибраций и перепадов температур, что подтверждает ее пригодность для применения в подвижном составе и стационарном оборудовании, работающем в неотапливаемых помещениях.

Монтаж и совместимость

РП10-30 ЛУ кожух «1» предназначен для внутреннего объемного монтажа. Угловое исполнение корпуса упрощает прокладку кабельных трасс в ограниченном пространстве, а фланцевое крепление обеспечивает жесткую фиксацию разъема на панели или корпусе оборудования. Изделие совместимо с ответными частями серии РП10 с соответствующим количеством контактов.

При монтаже следует учитывать, что разъем рассчитан на ручное сочленение, поэтому доступ к месту установки должен обеспечивать удобство выполнения этой операции. Металлический кожух дополнительно защищает внутренние элементы от внешних воздействий и способствует экранированию цепи от электромагнитных помех, что важно при прокладке сигнальных линий вблизи силовых кабелей.
