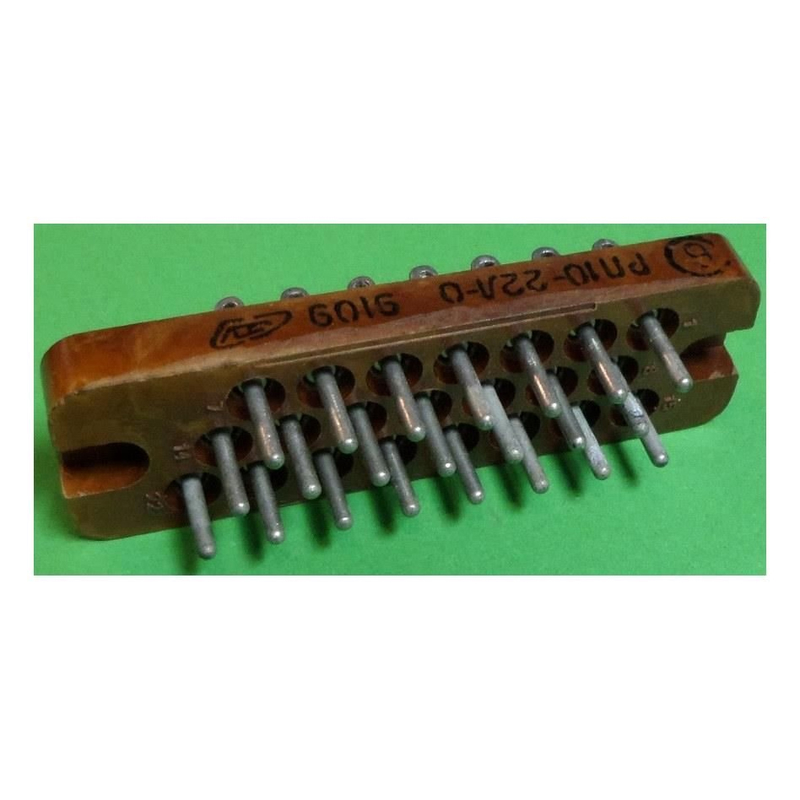

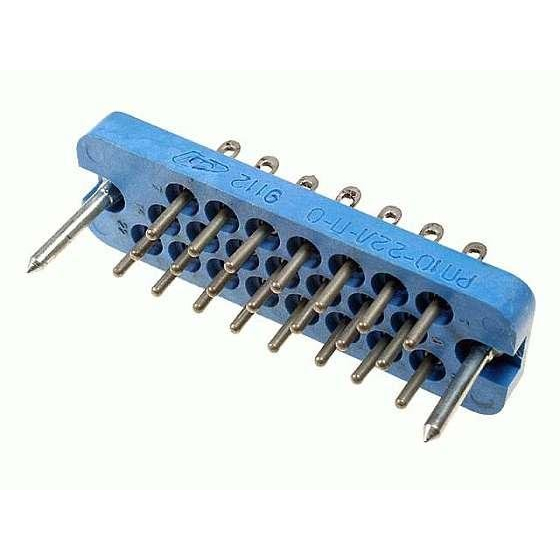

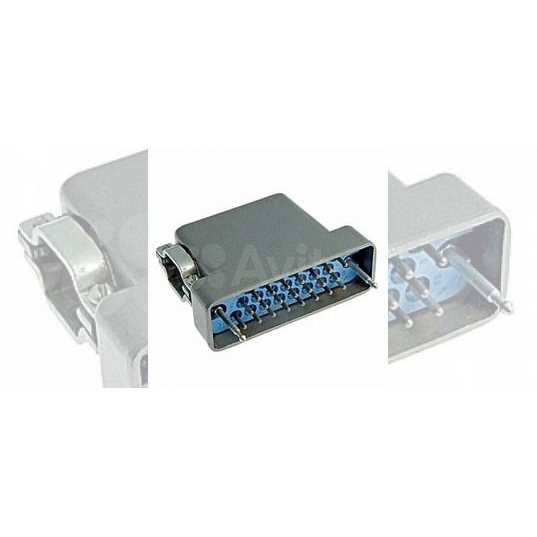

РП10-22В ВИЛКИ «5» — это разъём-вилка серии РП10, прямоугольный низкочастотный соединитель общего назначения для электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов. Он предназначен для внутреннего монтажа, имеет 22 контакта, расположенные в 3 ряда, и изготавливается из карболита с латунными контактами диаметром 1,5 мм, покрытыми серебром.

Основные характеристики

Шаг между рядами контактов составляет 5,5 мм, шаг в ряду — 6,4 мм. Максимальное рабочее напряжение — 1500–1550 В, ток на контакт — до 15 А, сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 10000 МОм.

Электрическая прочность изоляции — 2700–3800 В. Диапазон рабочих температур — от -60 до +125 °C, климатическое исполнение — УХЛ 2.1 при влажности до 98% (+35 °C).

Конструкция и монтаж

Габариты изолятора: длина 68 мм, ширина 21 мм, высота 20 мм. Метод монтажа — объёмный, электрический — пайка; установочные отверстия диаметром 3,2 мм, расстояние между ними 58 мм. Метод сочленения — врубной, без замка и ловителей в базовой версии «В» (карболит).

Ресурс — 500 сочленений-расчленений, наработка — 12000 часов, вибрация до 2500 Гц (18 g), удары до 350 м/с² (35 g).

Эта вилка надёжна для промышленного применения, часто используется в советской/российской технике, включая аппаратуру спецназначения.
