Назначение и область применения

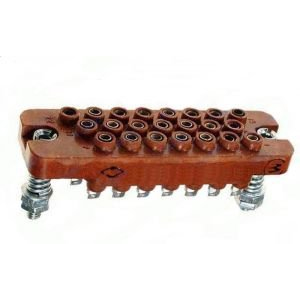

Розетка прямоугольного типа РП10-22ЛУ производства завода «Снежеть» предназначена для надежного разъемного соединения электрических цепей в составе промышленного оборудования, контрольно-измерительной аппаратуры и радиоэлектронных устройств. Изделие рассчитано на работу с постоянным, переменным (частотой до 3 МГц) и импульсным током, что обеспечивает универсальность применения в цепях различного назначения.

Конструкция предусматривает внутренний монтаж и климатическое исполнение УХЛ или всеклиматическое, что позволяет эксплуатировать соединитель в широком диапазоне условий окружающей среды. Розетка относится к категории РП10 и применяется там, где требуется прочное, долговечное и стабильное электрическое соединение с высокой степенью защиты от внешних воздействий.

Подтвержденные технические особенности

Розетка РП10-22ЛУ оснащена 22 контактами с серебряным покрытием, обеспечивающим низкое переходное сопротивление и устойчивость к окислению. Максимальное рабочее напряжение составляет до 1500 В, а номинальный ток на контакт — 15 А. Сопротивление контактов не превышает 4 мОм, что гарантирует минимальные потери в точке соединения и стабильность электрических параметров в процессе эксплуатации.

Геометрические параметры контактной группы:

• шаг между контактами — 6,4 мм;
• шаг между рядами — 5,5 мм.

Сопротивление изоляции составляет не менее 10000 МОм, что подтверждает высокие диэлектрические свойства применяемых материалов и надежное разделение цепей. Изделие сохраняет работоспособность в температурном диапазоне от минус 60 до плюс 125 градусов Цельсия.

Конструктивное исполнение и комплектация

Соединитель выполнен с ловителями (направляющими штырями), которые исключают неправильное сочленение ответных частей и защищают контакты от механических повреждений при подключении. Предусмотрена возможность установки фиксирующего замка, предотвращающего самопроизвольное разъединение при вибрациях и механических нагрузках.

Розетка доступна в вариантах с металлическим или пластмассовым кожухом, а также с прямым или угловым выходом кабеля, что позволяет подобрать исполнение под конкретные условия монтажа и компоновки оборудования. Приемка изделия — «10», что соответствует установленной категории контроля качества на предприятии-изготовителе.

Артикул товара — 80092. Производитель — завод «Снежеть». Изделие относится к категории РП10 и предназначено для комплектации электротехнических шкафов, промышленных установок и аппаратуры, где предъявляются повышенные требования к надежности контактных соединений и устойчивости к внешним воздействующим факторам.
