Назначение и область применения

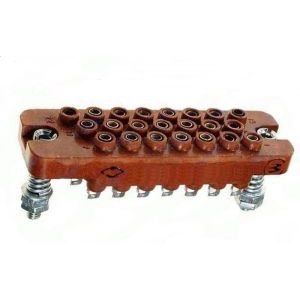

Розетка РП10-22ЛУ «1» представляет собой низкочастотный прямоугольный соединитель внутреннего монтажа, предназначенный для коммутации электрических цепей в составе электронной и радиоэлектронной аппаратуры. Изделие обеспечивает разъёмное соединение с ответной вилкой серии РП10 и применяется в промышленном оборудовании общего и специального назначения, где требуется надёжный электрический контакт при стационарной установке внутри приборных корпусов, стоек и блоков.

Конструкция розетки рассчитана на внутренний монтаж и допускает эксплуатацию в составе аппаратуры, работающей в различных климатических условиях. Исполнение УХЛ подтверждает пригодность изделия для всеклиматического применения, включая регионы с умеренным и холодным климатом.

Технические характеристики и конструктивные особенности

Соединитель оснащён 22 контактами и рассчитан на продолжительную работу при токовой нагрузке до 15 А на каждый контакт. Максимальное рабочее напряжение составляет 1500–1550 В и допускает использование в цепях постоянного тока, переменного тока частотой до 3 МГц, а также в импульсных режимах. Сопротивление контактной пары не превышает 0,004 Ом, что обеспечивает стабильное электрическое соединение с минимальными потерями.

Контактные поверхности имеют покрытие из серебра или сплава олово-висмут, которое защищает их от окисления и сохраняет низкое переходное сопротивление в течение всего срока службы. Корпус розетки выполняется из карболита либо металла и комплектуется кожухом с прямым или угловым выводом кабеля. Для надёжной фиксации ответной части предусмотрены фиксирующие замки и уловители, предотвращающие самопроизвольное расцепление при вибрациях и механических воздействиях.

Обозначение «1» в наименовании указывает на конкретную модификацию изделия или примечание производителя, например завода «Электродеталь», и служит для точной идентификации исполнения внутри серии РП10.

Подтверждённые особенности

• Количество контактов — 22
• Максимальный ток на контакт — 15 А
• Рабочее напряжение — до 1550 В постоянного, переменного частотой до 3 МГц или импульсного
• Сопротивление контактов — не более 0,004 Ом
• Покрытие контактов — серебро или олово-висмут
• Климатическое исполнение — всеклиматическое УХЛ
• Материал кожуха — карболит или металл
• Вывод кабеля — прямой или угловой
• Фиксация — замки и уловители
• Монтаж — внутренний

Особенности монтажа и эксплуатации

Розетка предназначена для установки внутри аппаратуры и соединяется с вилкой серии РП10 соответствующей модификации. Контактные винтовые соединения обеспечивают надёжное крепление проводников и удобство обслуживания. При выборе места установки следует учитывать тип вывода кабеля — прямой или угловой — в зависимости от компоновки прибора и направления подводящих жгутов. Изделие поставляется с характеристиками приёмки «1» и выпущено в 2010 году.
