Назначение

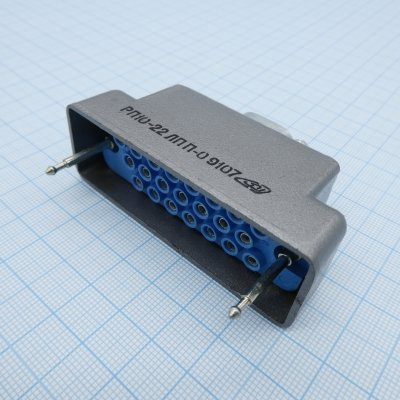

РП10-22ЛП представляет собой российский низкочастотный прямоугольный электрический разъем ручного сочленения, выполненный в виде розетки с прямым кожухом для внутреннего монтажа. Изделие предназначено для коммутации электрических цепей в составе промышленного оборудования и применяется там, где требуется надежное и разъемное соединение с большим числом контактов.

Аббревиатура в маркировке расшифровывается следующим образом. РП обозначает соединитель ручного сочленения общего назначения, низкочастотный, прямоугольный. Число 10 — порядковый номер серии разработки. Число 22 указывает на количество контактов. Буквы ЛП означают розетку с ловителем, то есть с направляющими штырями или втулками, и с изолятором из термопластичного материала, размещенную в прямом кожухе.

Подтвержденные особенности

Разъем рассчитан на работу во внутренних электрических цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока составляет порядка 1–3 МГц. Конструкция предусматривает внутренний объемный монтаж, а подключение проводов выполняется к хвостовикам контактов методом пайки.

• Максимальное рабочее напряжение — до порядка 1500–1550 В.
• Рабочий ток на каждый контакт при равномерной нагрузке — до 15 А.
• Сопротивление контактов — не более 4 мОм (0,004 Ом).
• Сопротивление изоляции — не менее 10 000 МОм в нормальных условиях.
• Электрическая прочность изоляции — в диапазоне примерно 2700–3800 В переменного тока.
• Контакты обычно имеют покрытие серебром или сплавом олово-висмут, что обеспечивает хороший контакт и коррозионную стойкость.
• Наличие ловителей и плавающих контактов упрощает сочленение с вилкой и повышает надежность соединения.
• Климатическое исполнение — всеклиматическое (УХЛ/В по ГОСТ 15150-69), что позволяет использовать изделие в широком диапазоне температур и влажностей.

Поставка осуществляется в заводской упаковке. Год выпуска — 2012.

Применение

РП10-22ЛП применяется преимущественно в промышленной аппаратуре, блоках питания, панелях управления и распределительных щитах. Благодаря 22 контактам и значительному рабочему току на контакт разъем подходит для подключения силовых и сигнальных цепей одновременно, что удобно при построении компактных узлов коммутации.

1. Промышленная аппаратура общего назначения.
2. Блоки питания и вторичные источники электропитания.
3. Панели управления и распределительные щиты.
4. Внутренние электрические цепи постоянного, переменного и импульсного тока.

Монтаж выполняется внутри оборудования: провода подпаиваются к хвостовикам контактов, а сочленение с ответной вилкой производится вручную с использованием ловителей, которые обеспечивают правильное взаимное ориентирование частей разъема. Всеклиматическое исполнение допускает эксплуатацию в широком диапазоне температур и влажностей в соответствии с ГОСТ 15150-69.
