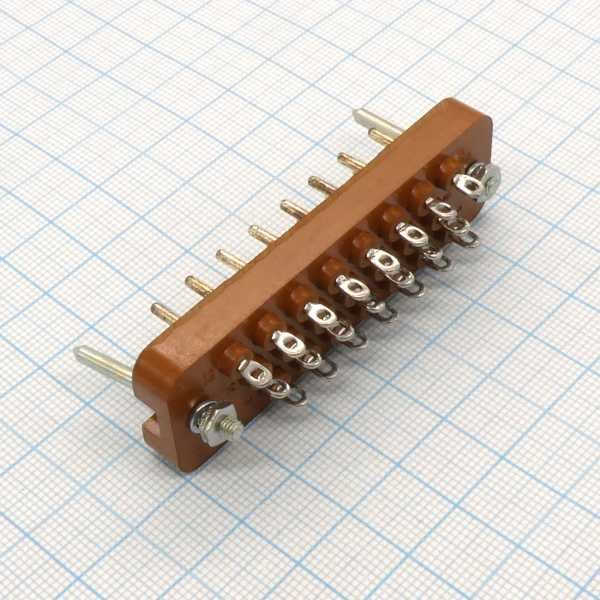

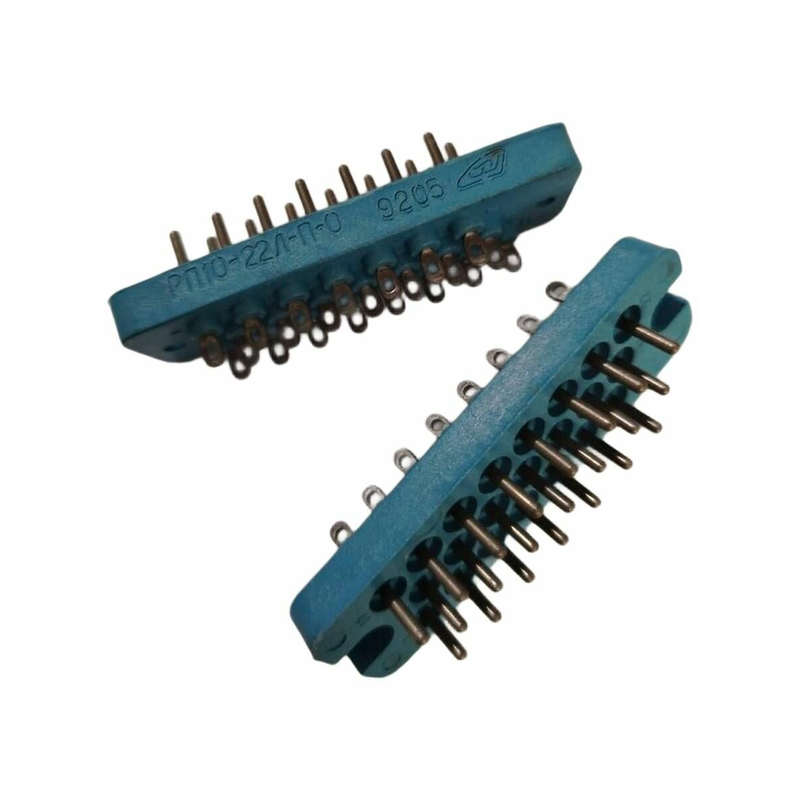

РП10‑22Л ВИЛКИ «5» — это одна из модификаций низкочастотных прямоугольных разъёмов РП10, применяемых для соединения электрических цепей в аппаратуре общего и специального назначения. Обозначение «5» относится к виду приемки/контроля по ГОСТ; сама вилка служит частью пары «вилка–розетка» для ручного сочленения и расчленения линий питания и сигналов.

Назначение и конструкция

• Разъём предназначен для цепей постоянного, переменного тока (до частот порядка 3 МГц) и импульсных токов, с относительно высоким рабочим напряжением (до порядка 1500–1550 В постоянного/переменного тока).

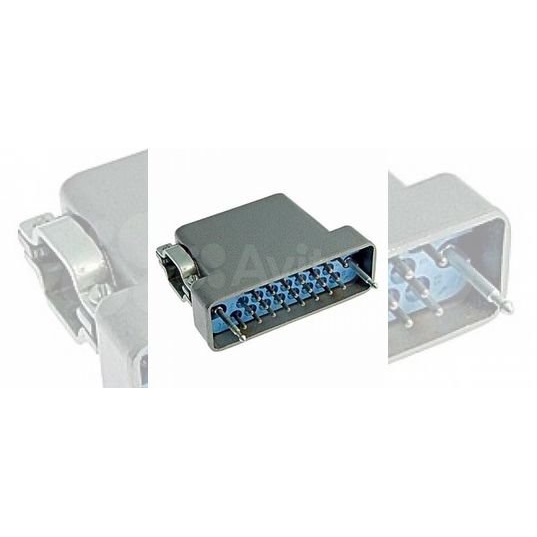

• Корпус (кожух) вилки обычно литой металлический или из термостойкого пластика, возможны варианты с прямым или угловым выходом кабеля; предусмотрены фиксирующие замки и, при необходимости, ловители контактов.

Контакты и электрические параметры

• Количество контактов у РП10‑22Л — 22 штыревых контакта, что позволяет передавать несколько цепей питания и сигналов в одном соединении.

• Для каждого контакта типичный максимальный рабочий ток порядка 15 А, сопротивление контактов не более нескольких мОм (указано как 4 мОм и ниже), сопротивление изоляции — не менее 10 МОм в нормальных условиях.

Климатические и механические условия

• Исполнение обычно относится к всеклиматическим/УХЛ/«В» по ГОСТ 15150‑69, с рабочим диапазоном температур примерно от −60 °C до +85 °C, а с учётом перегрева контактов — до +125 °C.

• Разъём рассчитан на вибрации и удары: допустимы синусоидальные вибрации в широком диапазоне частот и удары многократного действия с ускорениями порядка 350 м/с², что характерно для бортовой и специальной аппаратуры.

Особенность маркировки «5» и «Л»

• Буква «Л» в обозначении обычно указывает на исполнение по конструкции или технологии (например, литьевой кожух, определённый тип контактов или покрытий), что отличает её от других модификаций РП10‑22 («П», «О» и т.п.).

• Цифра «5» в обозначении «5» относится к виду приемки (вариант контроля качества по ТУ), а не к конструктивным показателям, поэтому параметры вилки и розетки остаются в рамках общих ТУ для серии РП10‑22.

Мы можем дополнительно разобрать тип контактов, схему подключения или рекомендации по пайке и монтажу именно для РП10‑22Л ВИЛКИ.
