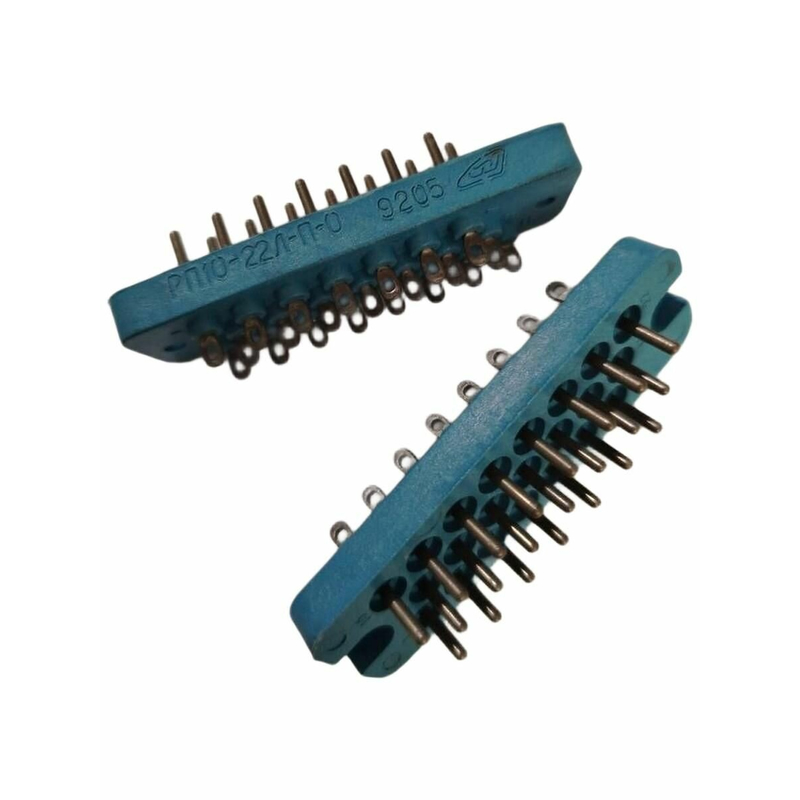

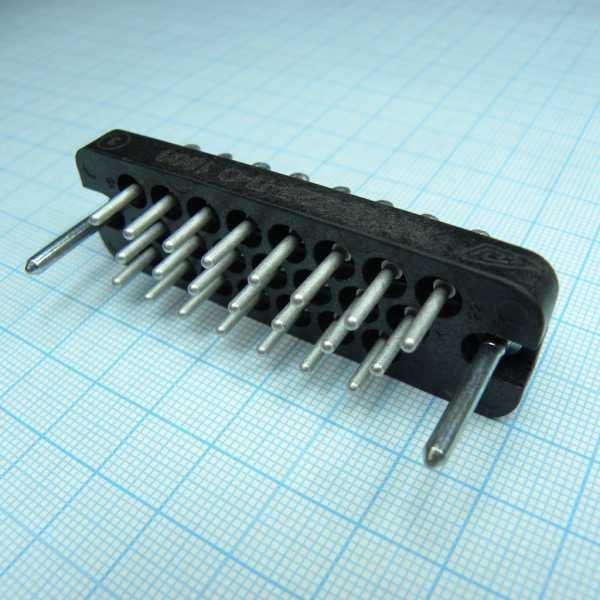

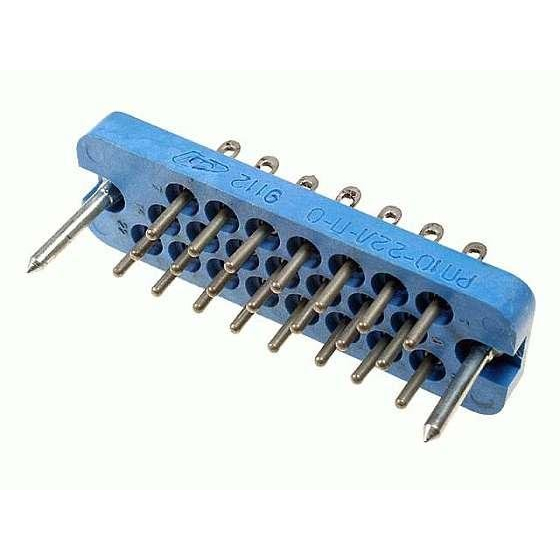

РП10‑22Л‑П‑О «1» — это низкочастотный прямоугольный разъём‑вилка серии РП10, рассчитанный на внутренний монтаж в электро‑ и радиоаппаратуре общего и специального назначения.

Назначение и конструкция

Соединитель предназначен для ручного сочленения/расчленения цепей постоянного, переменного (до примерно 3 МГц) и импульсного тока, используется во внутренних монтажах блоков и приборов. Вилка РП10‑22Л‑П‑О имеет прямоугольный корпус (обычно пластмассовый или пластмассово‑металлический) с прямым выходом кабеля и фиксирующими элементами (замки/ловители), что обеспечивает точное сочленение с соответствующей розеткой.

Число контактов и характеристики

• Количество контактов — 22, размещённых в несколько рядов (обычно 3 ряда) с шагом около 6,4 мм по ряду и примерно 5,5 мм между рядами.

• Рабочий ток на контакт — до 15 А при равномерной нагрузке, максимальное рабочее напряжение — до 1550 В.

• Сопротивление контактов не более 4 мОм, сопротивление изоляции — не менее 10 000 МОм, электрическая прочность изоляции лежит в диапазоне примерно 2700–3800 В.

Условное обозначение и климатика

Расшифровка РП10‑22Л‑П‑О условно такова:

• РП10 — тип соединителя (ручного сочленения, низкочастотный прямоугольный, порядковый номер 10);

• 22 — 22 контакта;

• Л — наличие ловителей (направляющих штырей/втулок);

• П — пластмассовый корпус с прямым выходом кабеля;

• О — приёмка («ОТК» или одна из установленных категорий ОТК/ВП/ОСМ и т.п.), что не влияет на электрические параметры.

Изделие выполняется в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150‑69, допускает эксплуатацию от примерно −60 °C до +85 °C, переносит вибрацию и ударные нагрузки, предусмотренные для РЭА специального назначения.

Применение и особенности монтажа

РП10‑22Л‑П‑О вилка обычно применяется в составе парных соединителей с соответствующей розеткой для быстрого соединения/разъединения цепей внутри блоков, стойек и панелей. Провода к контактам подключаются пайкой (объемный способ), контакты могут иметь покрытие серебром или оловянно‑висмутовым сплавом, что важно для надежности и стабильности переходного сопротивления.
