Назначение изделия

Вилка РП10-22 с маркировкой «10» представляет собой низкочастотный прямоугольный электрический соединитель, выпускаемый Карачевским заводом «Электродеталь». Изделие предназначено для ручного сочленения и расчленения электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных приборов и автоматизированных систем.

Маркировка «10» в обозначении подтверждает наличие серебряного покрытия контактов (Ag). Это обеспечивает стабильное переходное сопротивление, высокую коррозионную стойкость и надёжную коммутацию в течение всего срока эксплуатации. Вилка относится к внутреннему (объёмному) монтажу и поставляется без кожуха и замка, что упрощает компоновку в ограниченном пространстве корпусов оборудования.

Конструктивные особенности и подтверждённые характеристики

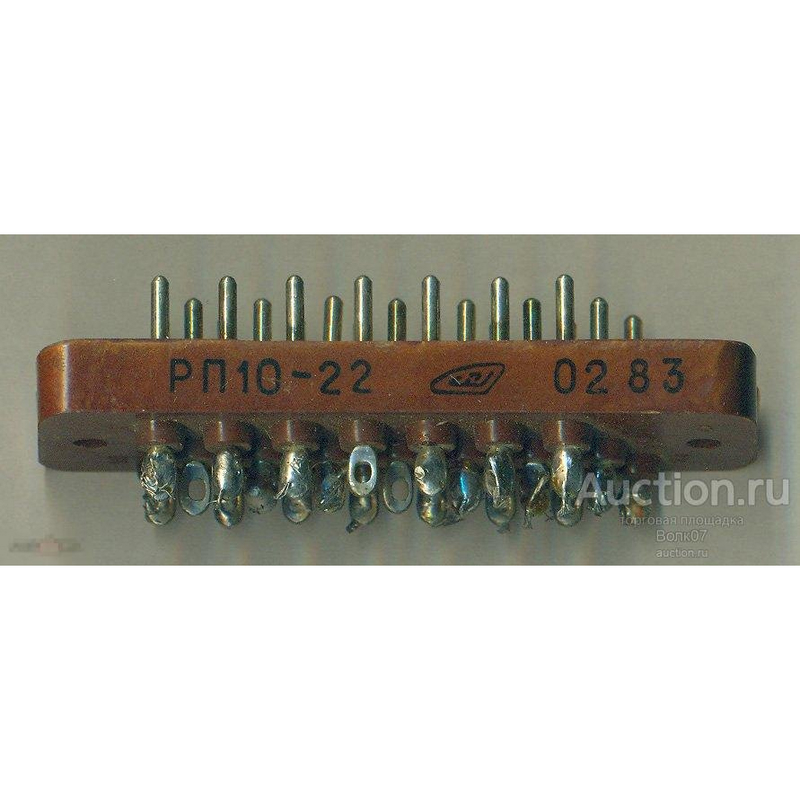

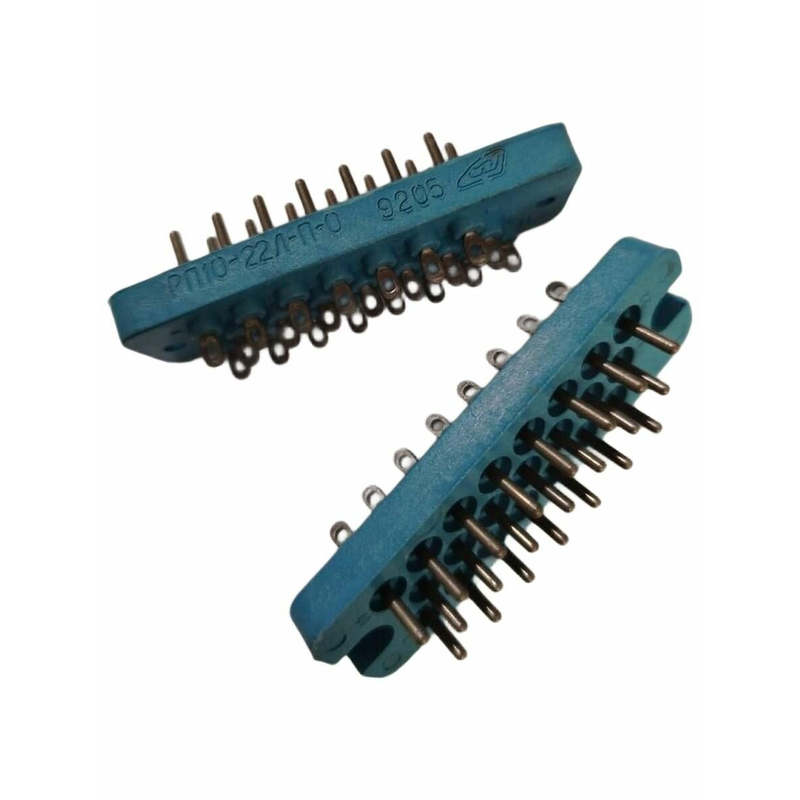

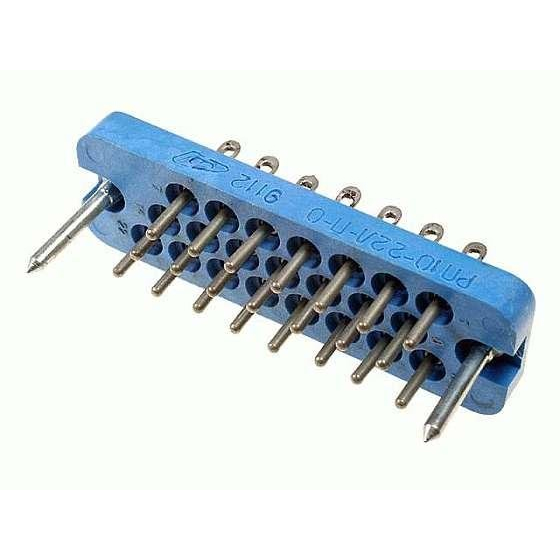

РП10-22 представляет собой вилку с контактами, расположенными в трёх рядах. Изолятор выполнен из карболита коричневого цвета, обладающего высокой механической прочностью и диэлектрическими свойствами. Контактная группа рассчитана на 22 контакта диаметром 1,5 мм.

Электрические параметры

• Максимальное рабочее напряжение — 1500 В.
• Номинальный ток на контакт — 15 А.
• Сопротивление контактов — не более 4 мОм.
• Сопротивление изоляции — 10000 МОм.

Механические и климатические параметры

• Шаг между рядами контактов — 5,5 мм.
• Шаг контактов в ряду — 6,4 мм.
• Крепёжные отверстия диаметром 3,2 мм, расстояние между ними — 58 мм.
• Метод сочленения — врубной.
• Ресурс — 500 циклов сочленения и расчленения.
• Наработка — не менее 12000 часов.
• Рабочий диапазон температур — от минус 60 до плюс 125 градусов Цельсия.
• Климатическое исполнение — УХЛ 2.1.

Применение и монтаж

Электрический монтаж вилки осуществляется методом пайки, что обеспечивает надёжное и долговечное соединение проводников с контактами. Механическое крепление — объёмное, через сквозные отверстия диаметром 3,2 мм. Изделие устанавливается внутри корпусов приборов, щитов и стоек, не требуя дополнительных кожухов или фиксирующих замков при условии штатного ответного соединителя.

Благодаря широкому диапазону рабочих температур, вилка пригодна для эксплуатации как в отапливаемых производственных помещениях, так и в нерегулярно отапливаемых технических отсеках. Применение серебряного покрытия контактов особенно оправдано в цепях с повышенными требованиями к стабильности параметров и минимальному переходному сопротивлению.

РП10-22 с маркировкой «10» востребована в промышленных электронных устройствах, источниках питания, системах управления и распределительной аппаратуре, где необходимо надёжное разъёмное соединение с высокой коммутационной способностью и длительным сроком службы. Каталожное обозначение позиции — 2026 10, количество в упаковке — 20 штук.
