Назначение и область применения

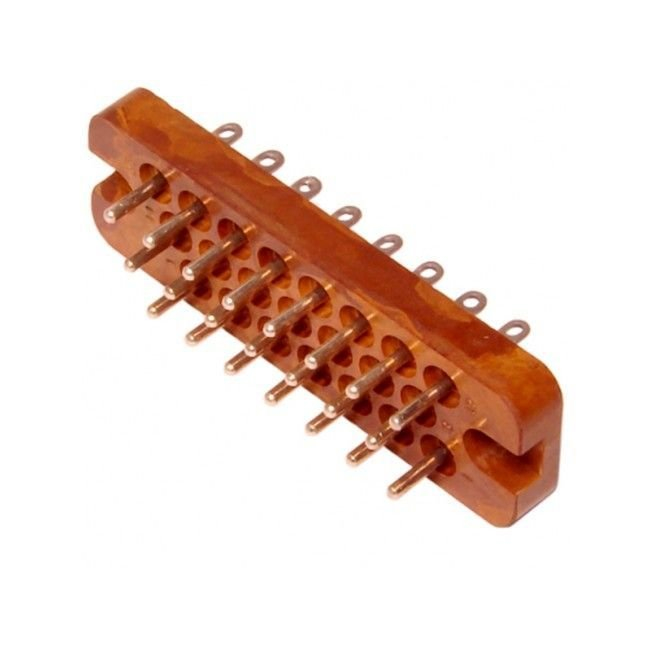

РП10-22 Л ВИЛКИ «1» представляет собой низкочастотный прямоугольный разъём-вилку серии РП10, рассчитанный на 22 контакта. Изделие относится к категории соединителей ручного сочленения общего назначения и предназначено для внутреннего монтажа в электронной и радиоэлектронной аппаратуре. Разъём обеспечивает коммутацию электрических цепей постоянного, переменного и импульсного токов в измерительных, радио- и контрольно-измерительных приборах, а также в промышленном оборудовании, где требуется надёжное разъёмное соединение с высокой механической устойчивостью.

Конструкция изделия предусматривает монтаж внутри корпуса оборудования без отдельного наружного кожуха. Прямоугольный корпус нормальных габаритов обеспечивает удобство установки в стандартные посадочные места, характерные для аппаратуры, разработанной с учётом применения разъёмов серии РП10. Тип «вилка» определяет ответную часть соединителя, которая сочленяется с розеткой соответствующего исполнения.

Конструктивные и электрические характеристики

Разъём РП10-22 Л ВИЛКИ «1» имеет следующие подтверждённые технические параметры:

• Количество контактов — 22
• Тип соединителя — низкочастотный прямоугольный для внутреннего монтажа
• Максимальный рабочий ток — около 15 А
• Максимальное рабочее напряжение — до порядка 1500–1550 В (амплитудное значение)
• Сопротивление контакта — не более нескольких миллиом (до примерно 4 мОм)
• Сопротивление изоляции в нормальных условиях — не менее 10000 МОм
• Диапазон рабочих частот — до примерно 3 МГц

Контакты изделия выполняются с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и защиту от окисления при длительной эксплуатации. Серебряное покрытие также способствует сохранению электрических характеристик при многократных циклах сочленения и расчленения.

Условия эксплуатации и надёжность

РП10-22 Л ВИЛКИ «1» рассчитан на работу в широком диапазоне температур. По эксплуатационным данным рабочий интервал составляет примерно от минус 60 до плюс 85…125 градусов Цельсия в зависимости от конкретного исполнения и условий охлаждения. Изделие допускает многократные сочленения-расчленения — порядка нескольких сотен циклов, что подтверждает его пригодность для аппаратуры, требующей периодического технического обслуживания или замены блоков.

Разъём обладает высокой стойкостью к вибрационным и ударным воздействиям, что позволяет применять его в оборудовании, эксплуатируемом в условиях механических нагрузок. Сохраняемость изделия при хранении достигает нескольких десятков лет, что подтверждает долговременную стабильность материалов корпуса и контактных элементов.

Приёмка и маркировка

Изделие имеет приёмку «1», что отражает категорию контроля качества согласно установленным требованиям для соединителей данного класса. Год выпуска относится к периоду 90–94. Артикул товара — 40620. Категория по номенклатуре — РП10.

Обозначение «Л» в маркировке указывает на конкретное исполнение вилки серии РП10. Для получения расшифровки полного условного обозначения (включая варианты Л-О, Л-П и аналогичные), а также схемы расположения контактов рекомендуется обращаться к технической документации по серии РП10.
