Назначение и область применения

Электрический соединитель-вилка РП10-22 Л представляет собой низкочастотный прямоугольный разъём ручного сочленения, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока во внутренней аппаратуре. Изделие применяется в электро- и радиоаппаратуре общего и специального назначения, включая промышленное оборудование, где требуется надёжное разъёмное соединение с возможностью многократного ручного подключения и отключения.

Конструкция вилки рассчитана на внутренний монтаж и допускает эксплуатацию в составе блоков, стоек и приборных отсеков. Благодаря наличию ловителя достигается точное позиционирование ответных частей при сочленении, что исключает перекос контактов и повреждение изоляторов при несоосном соединении. Соединитель ориентирован на применение в условиях, где предъявляются повышенные требования к стабильности контактного сопротивления и механической прочности.

Конструктивные особенности

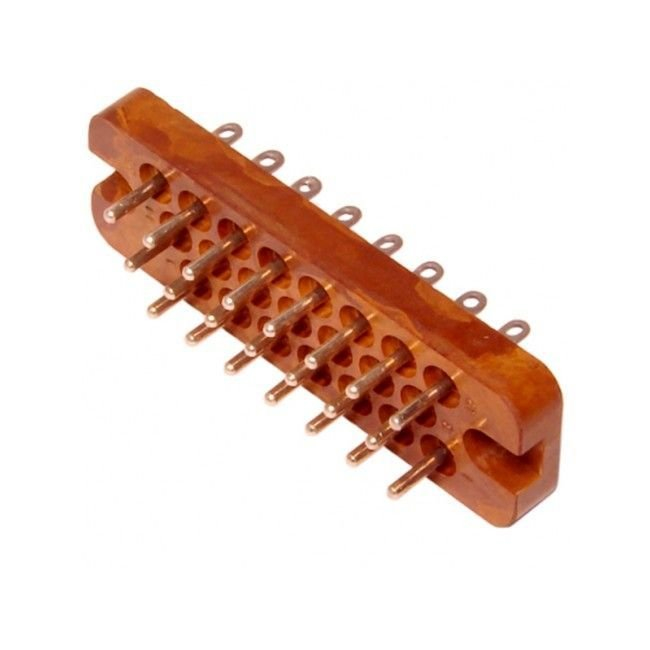

Корпус вилки имеет прямоугольную форму с габаритными размерами около 21×68×30 мм. Изделие выпускается без корпуса или с металлическим либо пластмассовым кожухом, с прямым или угловым выходом кабеля и фиксирующими замками. Наличие замков обеспечивает надёжную фиксацию сочленённого состояния и предотвращает самопроизвольное расчленение под воздействием вибрации.

Вилка оснащена 22 контактами, которые расположены в 3 ряда с шагом 5,5 мм между рядами. Контактные элементы имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации. Ловитель в виде направляющих штырей или втулок гарантирует корректное совмещение контактных пар до начала их электрического контакта.

Электрические параметры

• Максимальный рабочий ток на контакт — до 15 А.
• Максимальное рабочее напряжение — до 1500 В (амплитудное значение).
• Сопротивление контактов — не более 4 мОм.
• Сопротивление изоляции — не менее 10 000 МОм.
• Количество циклов соединений-расчленений — до 500.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в диапазоне температур от минус 60 до плюс 85 градусов Цельсия, при этом отдельные модификации допускают повышение верхнего предела до плюс 125 градусов Цельсия. Климатическое исполнение — всеклиматическое УХЛ, что предполагает устойчивость к воздействию пониженных и повышенных температур, повышенной влажности и другим атмосферным факторам.

Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 2500 Гц с ускорением до 180 метров на секунду в квадрате, многократные ударные воздействия с ускорением до 350 метров на секунду в квадрате, а также пониженное атмосферное давление до 1×10 в минус двенадцатой степени миллиметров ртутного столба. Наработка на отказ составляет 12 000 часов, срок хранения — 25 лет.

Маркировка и идентификация

Обозначение РП10-22 Л расшифровывается следующим образом: «РП» — прямоугольный соединитель ручного сочленения общего назначения, низкочастотный; «10» — порядковый номер разработки; «22» — количество контактов; «Л» — наличие ловителя. Артикул изделия — 40619. В маркировке вилки отражена принадлежность к категории РП10, приёмка — «1», период выпуска — 90-е годы.
