Назначение и область применения

Разъём РП10-22 ВИЛКИ «1» представляет собой одноместную вилку низкочастотного прямоугольного соединителя серии РП10, рассчитанную на 22 контакта. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока, а также импульсных цепей в радиоэлектронной и промышленной аппаратуре общего назначения. Основная область использования — внутриблочные и межблочные соединения печатных плат, узлов и блоков, где предъявляются повышенные требования к надёжности контакта и устойчивости к механическим воздействиям.

Применение разъёма целесообразно в аппаратуре, эксплуатируемой в условиях вибраций, ударных нагрузок и широкого диапазона температур. Конструкция вилки обеспечивает стабильное электрическое соединение при многократных сочленениях и расчленениях с ответной розеткой серии РП10.

Конструкция и контактная группа

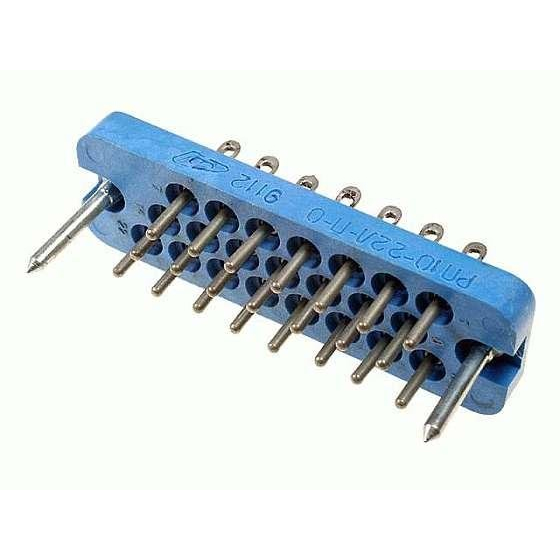

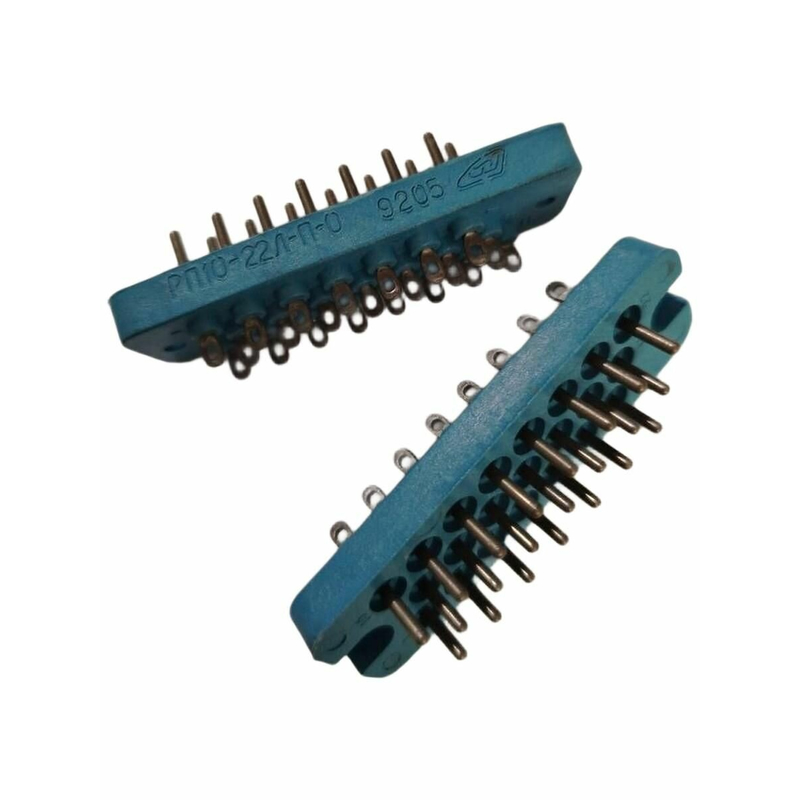

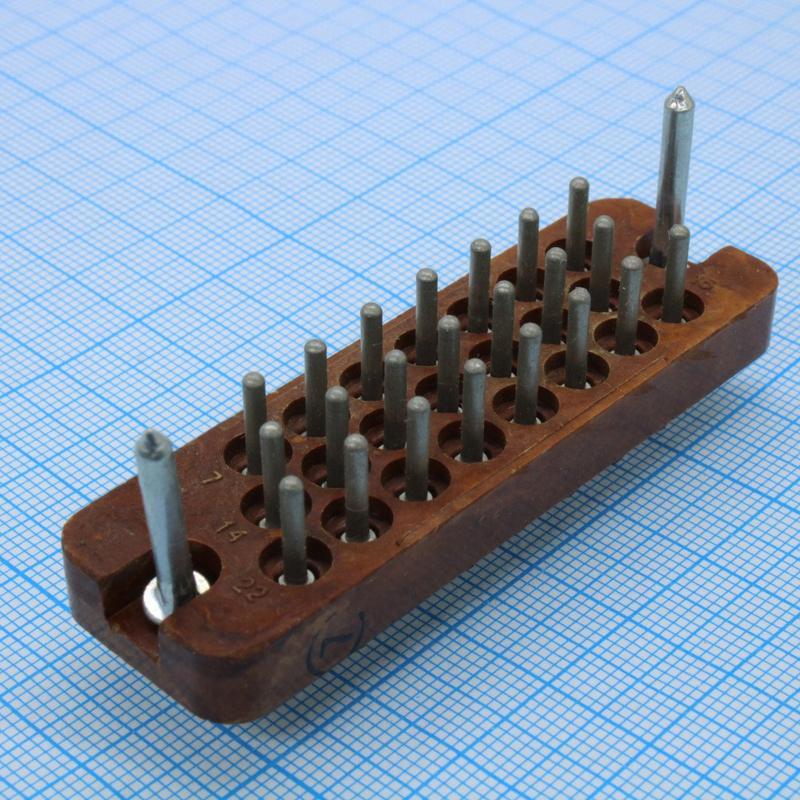

Вилка РП10-22 «1» имеет прямоугольный корпус с двумя рядами плавающих цилиндрических штыревых контактов. Плавающая посадка контактов компенсирует монтажные неточности и обеспечивает равномерное прилегание контактных пар при соединении. Общее количество контактов — 22. Рабочие поверхности контактов выполнены с покрытием на основе серебра, что гарантирует низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации и хранения.

Исполнение «1» подразумевает определённый вариант приёмки, указанный в характеристиках изделия. Корпус вилки рассчитан на крепление при внутреннем монтаже аппаратуры, что упрощает интеграцию разъёма в состав блоков и стоек.

Электрические параметры

• Максимальный рабочий ток на контакт — до 15 А.
• Допустимое рабочее напряжение — порядка 1500–1550 В.
• Сопротивление контакта — не более 4 мОм.
• Сопротивление изоляции — не менее 10000 МОм в нормальных климатических условиях.
• Диапазон рабочих частот — до единиц мегагерц, что позволяет использовать разъём в низкочастотных и импульсных цепях.

Климатические и механические характеристики

Разъём выпускается во всеклиматическом исполнении и сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 85 градусов Цельсия. Допускается кратковременный перегрев контактов с расширением общего температурного диапазона до значений порядка минус 60 — плюс 125 градусов Цельсия. Изделие устойчиво к воздействию синусоидальных вибраций с ускорением до 18 g в широком частотном диапазоне и многократным ударным нагрузкам с ускорением до 35 g.

Ресурс и надёжность

Вилка РП10-22 «1» рассчитана на многократные циклы сочленения и расчленения — порядка нескольких сотен операций без потери электрических характеристик. Срок сохраняемости изделий серии РП10 составляет около 25 лет, что подтверждает высокую надёжность и стабильность параметров при длительном хранении и эксплуатации. Конструкция разъёма обеспечивает сохранение контактного усилия и низкого переходного сопротивления в течение всего срока службы.
