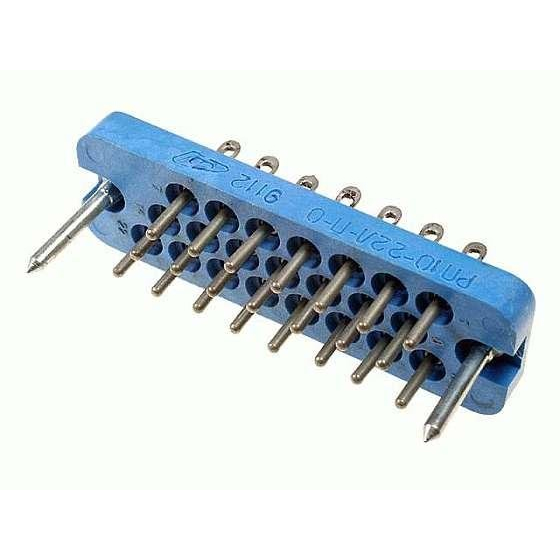

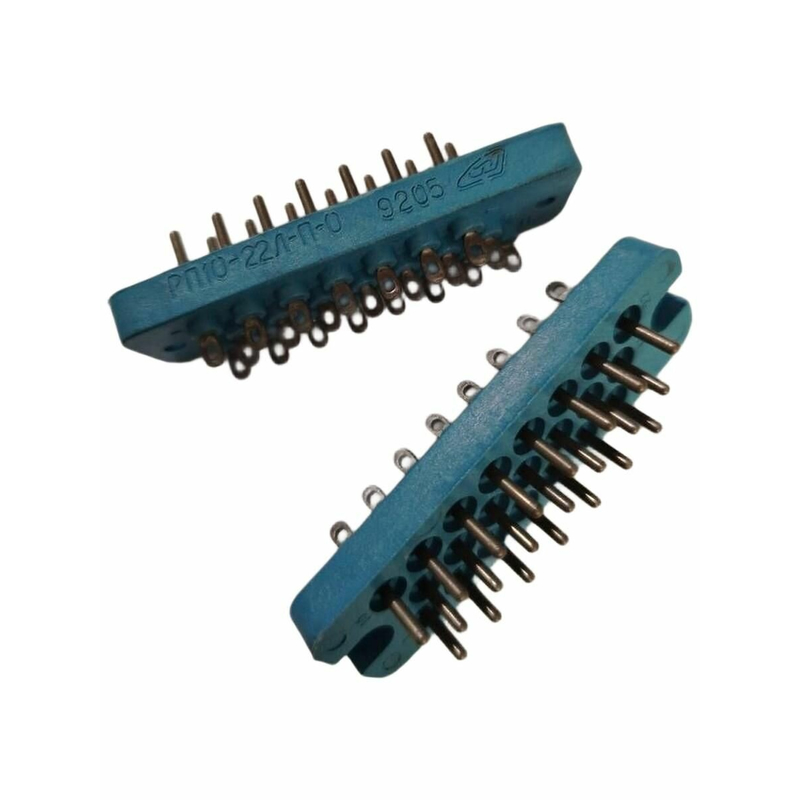

РП10‑22 Вилки «5» — это низкочастотные прямоугольные разъёмы типа РП10 в исполнении «вилка» с 22 контактами, предназначенные для внутреннего монтажа в электро‑, радио‑ и контрольно‑измерительной аппаратуре. Они относятся к серии соединителей ручного сочленения (расчленения) общего назначения и изготавливаются по приёмке «5» по соответствующим ТУ.

Назначение и области применения

РП10‑22 «5» используются для многократного соединения и разъединения электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных сигналов в аппаратуре общего и специального назначения.
Они применяются в панельных и шассийных конструкциях, в том числе во встроенных блоках, где требуется надёжный контакт при относительно высоких значениях напряжения и тока.

Основные электрические характеристики

• Максимальный рабочий ток до 15 А на контакт.

• Максимальное рабочее напряжение до 1500–1550 В (в зависимоти от варианта исполнения и приемки).

• Сопротивление изоляции в нормальных условиях не менее 10 000 МОм, сопротивление контактов не более 4 мОм.

Конструкция и механические особенности

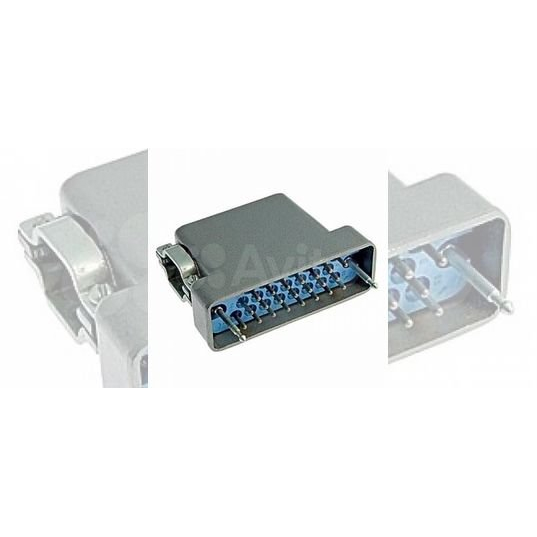

• Вилка имеет металлический или пластмассовый кожух с ловителями (направляющими штырями/втулками) и фиксирующими замками, что обеспечивает правильную стыковку с розеткой и устойчивость к вибрации.

• Контакты плавающие, с возможностью фиксации и подключения проводов пайкой к хвостовикам; рабочие поверхности контактов покрыты серебром либо сплавом олово‑висмут.

Климатическое исполнение и условия эксплуатации

Соединители РП10 изготавливаются в климатическом исполнении «УХЛ» и «В» по ГОСТ 15150‑69, что позволяет их применять в широком диапазоне температур и повышенной влажности.
Рабочий диапазон температур обычно составляет примерно от −60 °C до +85 °C, допустимое количество циклов сочленения‑расчленения — порядка 500, срок сохраняемости до десятков лет.
