РП10-22 П-О вилка — это низкочастотный прямоугольный электрический соединитель общего назначения для внутреннего монтажа. Он предназначен для соединения и разъединения цепей в электро- и радиоаппаратуре с токами постоянного, переменного (до 3 МГц) и импульсного типа при напряжении до 1550 В.

Основные характеристики

Соединитель имеет 22 контакта, сопротивление которых не превышает 4 мОм, а максимальный рабочий ток достигает 15 А. Сопротивление изоляции в нормальных условиях — не менее 10 000 МОм, электрическая прочность — 2700–3800 В.

Конструкция

Вилка выполнена в прямом кожухе (П) с изолятором из термопластика (О), оснащена ловителями для точного позиционирования и плавающими контактами. Способ монтажа проводов — пайка, покрытие контактов — олово-висмут или серебро.

Условия эксплуатации

Работает при температурах от -60 до +85 °C, выдерживает вибрацию (1–2500 Гц, 18 g), удары (35 g) и пониженное давление до 1×10⁻¹² мм рт. ст. Климатическое исполнение — УХЛ или всеклиматическое.

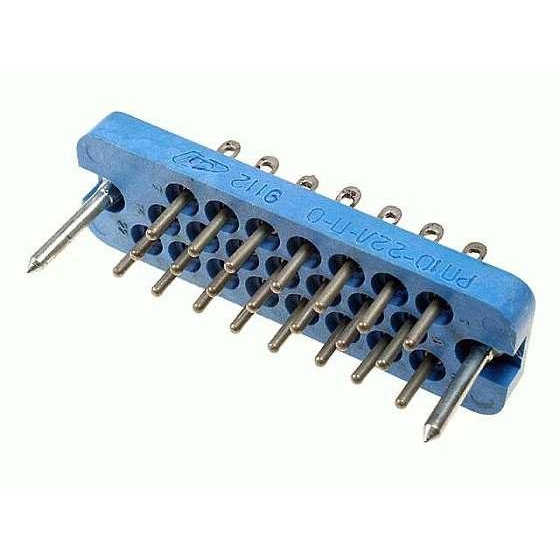

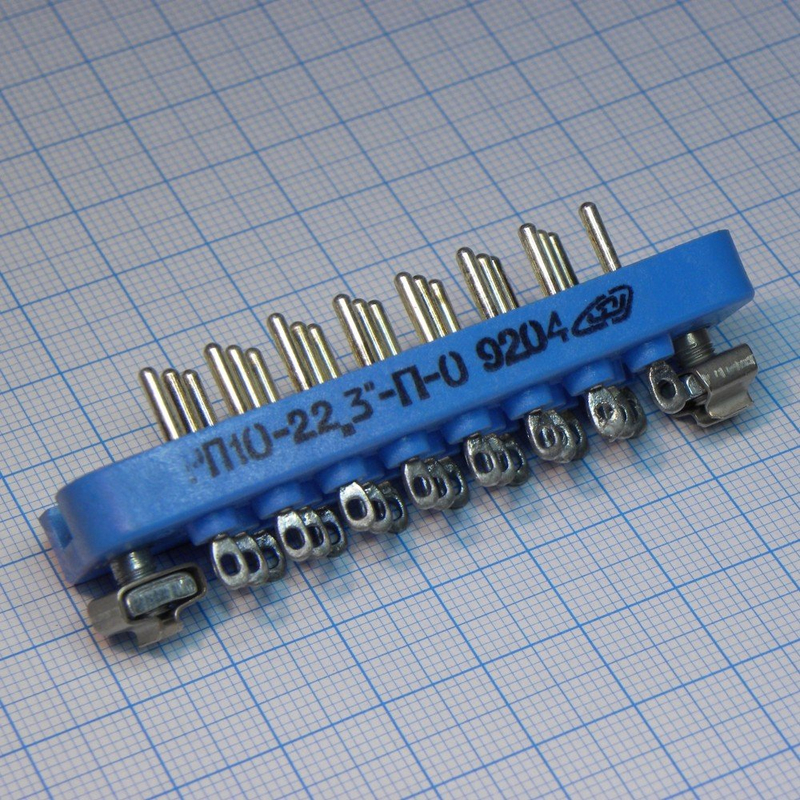

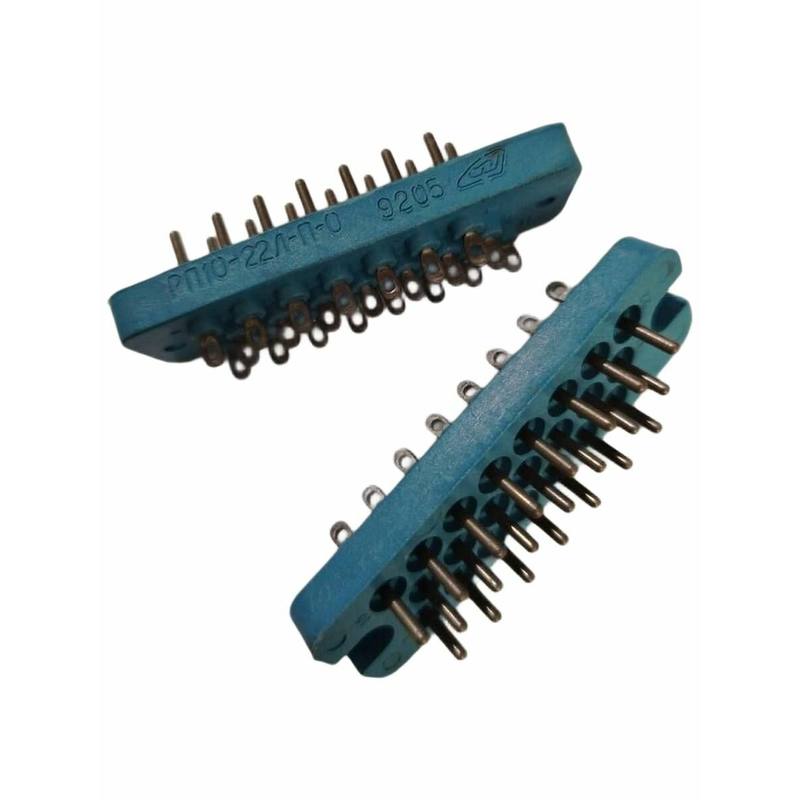

На изображении показан типичный вид вилки РП10-22 с маркировкой, демонстрирующий её компактную конструкцию с рядами контактов.
