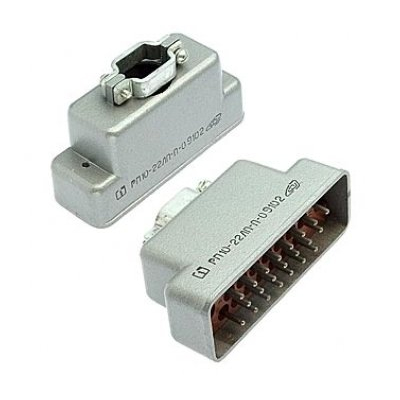

РП10-22 Л-П-О вилка

РП10‑22 Л‑П‑О вилка — это электрический низкочастотный прямоугольный соединитель внутреннего монтажа, входящий в серию РП10 общего назначения, рассчитанный на работу в цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных цепях.

Назначение и область применения

Соединитель предназначен для соединения и разъединения электрических цепей в разных видах радио‑ и электроаппаратуры (в том числе специального и общего назначения).
Он применяется в блоках и панелях с внутренним монтажом, где требуется надёжное сочленение кабельных жгутов и печатных плат, в том числе в авиационной, судовой и промышленной технике.

Расшифровка обозначения

• РП10‑22 — тип соединителя ручного сочленения, прямоугольный, низкочастотный, 10‑я разработка, 22 контакта.

• Л — наличие ловителей (направляющих штырей/втулок) для облегчения сочленения и фиксации с розеткой.

• П — прямой пластмассовый корпус (выход кабеля/жгута прямо по оси разъёма).

• О — рабочие поверхности контактов покрыты олово‑висмутовым сплавом, что обеспечивает хорошие электрические и коррозионные свойства.

Основные технические особенности

Соединитель рассчитан на максимальное рабочее напряжение порядка 1500–1550 В (в зависимости от приемки и условий эксплуатации) и максимальный рабочий ток около 15 А на контакт.
Сопротивление контакта обычно не превышает 4 мОм, сопротивление изоляции в нормальных условиях — не менее 10 МОм, что обеспечивает хорошую электрическую надёжность и вибропрочность.

Конструкция и условия эксплуатации

Вилка имеет металлический или пластмассовый прямоугольный кожух для внутреннего монтажа, контакты — плавающие, с подключением проводов пайкой к хвостовикам.
Соединители РП10, включая исполнение Л‑П‑О, рассчитаны на широкий диапазон температур (обычно от примерно −60 до +85…+125 °С) и предназначены для всеклиматического исполнения по ГОСТ 15150‑69 (УХЛ или В).
