Назначение и область применения

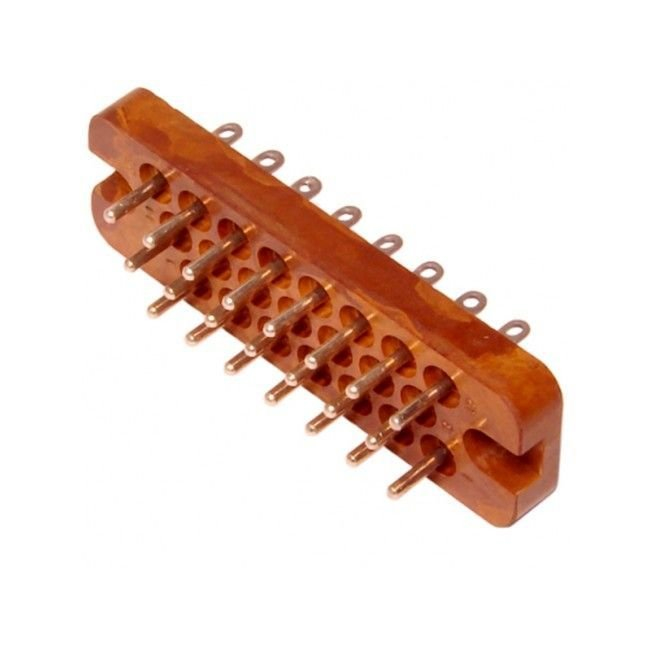

РП10-22 Л-О вилка представляет собой низкочастотный прямоугольный разъём серии РП10, предназначенный для внутреннего монтажа в электронной, радиоэлектронной и контрольно-измерительной аппаратуре. Изделие обеспечивает разъёмное соединение электрических цепей и применяется там, где требуется надёжный контакт при многократных сочленениях и расчленениях.

Серия РП10 рассчитана на работу в цепях постоянного тока, переменного тока частотой до примерно 3 МГц, а также в импульсных цепях. Номинальное рабочее напряжение достигает порядка 1550 В, что позволяет использовать разъём в аппаратуре с повышенными требованиями к электрической прочности изоляции.

Конструкция вилки предусматривает фиксирующий замок, исключающий самопроизвольное разъединение под воздействием вибраций и механических нагрузок. Прямой выход кабеля упрощает монтаж в условиях ограниченного пространства корпусов приборов и блоков.

Технические характеристики и конструктивные особенности

Изделие имеет 22 контакта и относится к низкочастотным соединителям с ручным сочленением и расчленением. Корпус вилки выполнен в исполнении «Л», что соответствует литому металлическому кожуху с прямым выходом кабеля. Такое исполнение обеспечивает механическую прочность, защиту контактов от внешних воздействий и экранирование соединения.

Ключевые электрические параметры:

• количество контактов — 22;
• максимальный рабочий ток — около 15 А;
• максимальное рабочее напряжение — до 1500–1550 В (амплитудное значение);
• сопротивление контактов — не более примерно 4 мОм;
• сопротивление изоляции — не менее 10 000 МОм.

Покрытие контактов в исполнении «О» — вариант без серебряного покрытия, как правило олово-висмут или иное несеребряное покрытие. Это определяет стабильность переходного сопротивления и совместимость с ответными частями соответствующего исполнения.

Условия эксплуатации и ресурс

Климатическое исполнение соответствует ГОСТ 15150 — УХЛ или В. Диапазон рабочих температур составляет примерно от −60 до +125 °C, что допускает применение изделия как в условиях умеренно холодного климата, так и в аппаратуре с повышенным тепловыделением.

Минимальная наработка при верхнем пределе температур составляет порядка 12 000 часов. Ресурс по числу сочленений-расчленений — не менее 500 циклов, что подтверждает пригодность разъёма для многократного использования в процессе настройки, проверки и эксплуатации аппаратуры.

Приёмка изделия — «1», что соответствует приёмо-сдаточным испытаниям. Год выпуска — 90–92. Характеристики и параметры, указанные в описании, подтверждены технической документацией серии РП10.

Расшифровка обозначения

Маркировка РП10-22 Л-О содержит следующие элементы:

• РП10 — тип соединителя, низкочастотный прямоугольный;
• 22 — число контактов;
• Л — тип кожуха, литой металлический с прямым выходом кабеля;
• О — вариант покрытия контактов, обычно олово-висмут или иное несеребряное покрытие, в отличие от исполнений с серебром.

Такая система обозначений позволяет точно определить принадлежность вилки к серии, её конструктивные особенности и электрическую совместимость с ответными частями, что особенно важно при комплектации и ремонте радиоэлектронной аппаратуры.
