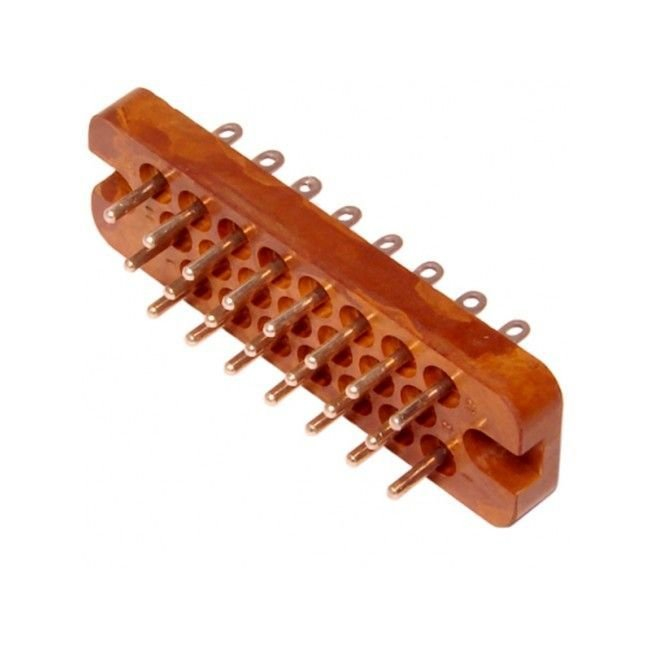

РП10-22 Л вилка

РП10-22 Л — это вилка электрического соединителя прямоугольной формы, низкочастотного типа, предназначенная для ручного сочленения и расчленения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Описание

Это соединитель общего назначения нормальных габаритов для внутреннего монтажа с объемным способом пайки проводов. Кожух выполнен в литом или пластмассовом варианте с прямым выходом кабеля и замком для фиксации.

Расшифровка обозначения

• РП — прямоугольный соединитель низкочастотный ручного сочленения.

• 10 — порядковый номер разработки.

• 22 — количество контактов (возможны варианты: 7, 11, 15, 22, 30, 42).

• Л — тип кожуха (левый или литой).

Технические характеристики

• Максимальный рабочий ток: 15 А.

• Максимальное напряжение: 1550 В.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Рабочая температура: от -60 до +85 °C (с учетом перегрева до +125 °C).

• Вибрация: 1–2500 Гц, до 18 g; удар: до 35 g.

• Наработка: минимум 12000 часов; сочленения: 500 циклов.

Соответствует ГОСТ 15150-69 (УХЛ или В) и ТУ бР0.364.025 или ГЕ0.364.004.
