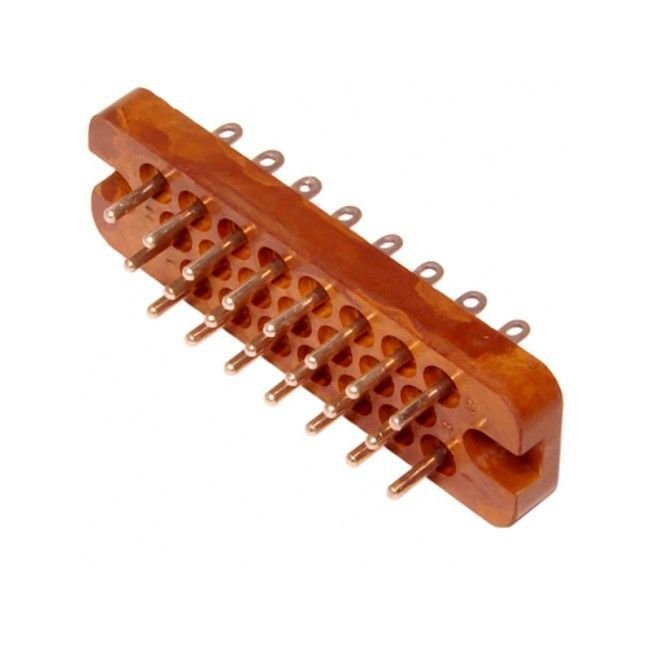

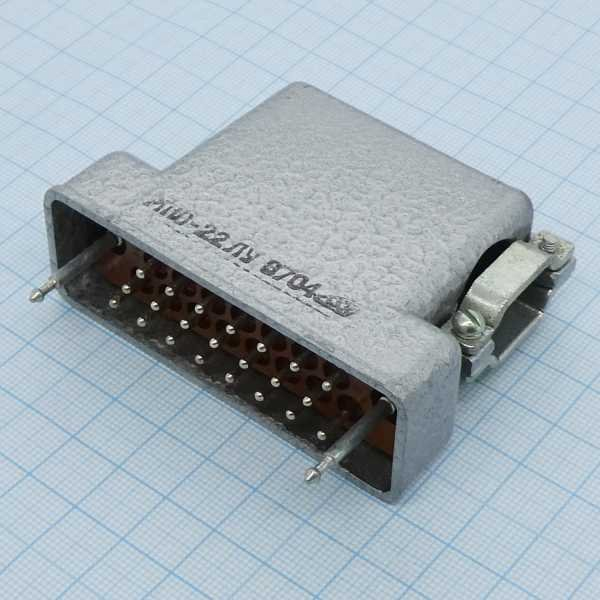

РП10-22 Л вилка

РП10-22 Л вилка — это низкочастотный прямоугольный электрический соединитель общего назначения для внутреннего монтажа. Он предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая цепи постоянного, переменного и импульсного тока.

Расшифровка обозначения

Обозначение расшифровывается так: РП — прямоугольный соединитель ручного сочленения низкочастотный; 10 — порядковый номер разработки; 22 — количество контактов; Л — наличие ловителя (направляющих штырей или втулок).

Основные характеристики

Соединитель имеет 22 контакта, максимальный рабочий ток 15 А на контакт, напряжение до 1550 В. Сопротивление контактов не превышает 4 мОм, изоляции — не менее 10 000 МОм при нормальных условиях.

Монтаж проводов осуществляется пайкой в объеме, шаг между рядами контактов — 5,5 мм, покрытие контактов — серебро. Выдерживает вибрацию (1–2500 Гц, до 180 м/с²), удары (до 350 м/с²), температуру от -60 до +85 °C (с перегревом контактов до +125 °C).

Условия эксплуатации

Работает при пониженном давлении до 1×10⁻¹² мм рт. ст., влажности до 98% при +35 °C, наработка не менее 12 000 часов, ресурс сочленений-расчленений — 500 циклов. Климатическое исполнение — УХЛ или В по ГОСТ 15150-69.

Эта вилка широко применяется в различных приборах благодаря надежности и устойчивости к механическим воздействиям.
