Назначение и область применения

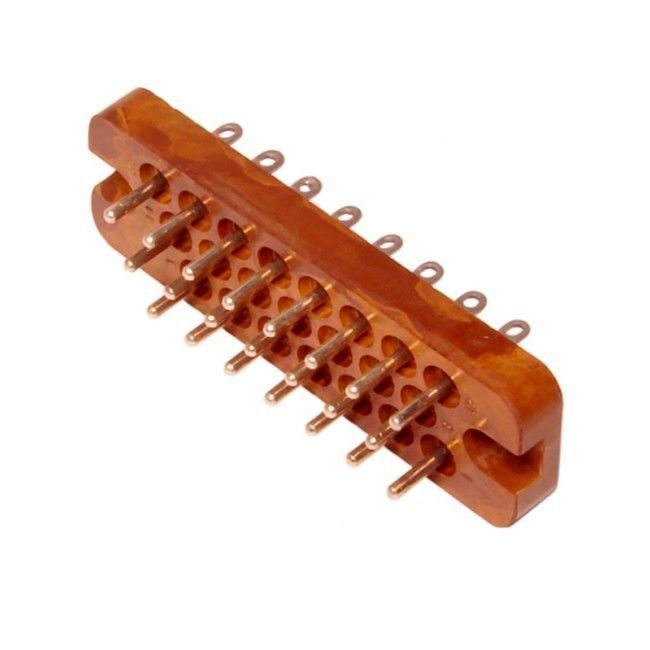

РП10-22 Л вилка представляет собой электрический низкочастотный прямоугольный соединитель общего назначения, предназначенный для ручного сочленения и расчленения электрических цепей. Изделие используется в составе электро- и радиоаппаратуры, где требуется надёжное разъёмное соединение с возможностью оперативного подключения и отключения без применения специального инструмента.

Конструктивно данная вилка выполнена без корпуса и оснащена ловителем, роль которого выполняют направляющие штыри. Такое исполнение обеспечивает точное позиционирование ответной части при сочленении и исключает повреждение контактов при несоосном подключении. Изделие рассчитано на внутренний монтаж, то есть устанавливается непосредственно внутри приборов, блоков и модулей аппаратуры.

Соединитель применяется в низкочастотных цепях постоянного, переменного и импульсного тока. Благодаря высокой коммутационной способности и устойчивости к внешним воздействиям он находит применение в промышленной электронике, измерительной технике, системах управления и автоматики.

Расшифровка обозначения и конструктивные особенности

Обозначение РП10-22 Л содержит информацию о типе и ключевых параметрах соединителя:

• РП — прямоугольный соединитель ручного сочленения низкочастотный;
• 10 — порядковый номер разработки;
• 22 — количество контактов, в данном случае 22 штуки;
• Л — наличие ловителя (направляющих штырей).

Изделие имеет металлический или пластмассовый кожух с фиксирующими замками, которые предотвращают самопроизвольное расчленение в процессе эксплуатации. Шаг контактов составляет 5,5 мм. Габаритные размеры вилки около 21 на 68 на 30 мм, что позволяет использовать её в компактных узлах аппаратуры без существенного увеличения занимаемого объёма.

Конструкция предусматривает ручное сочленение и расчленение, при этом ловитель направляет ответную часть, обеспечивая правильное совмещение всех 22 контактов. Фиксирующие замки надёжно удерживают соединение в собранном состоянии и при необходимости легко освобождаются вручную.

Электрические параметры

Электрические характеристики соединителя РП10-22 Л позволяют использовать его в цепях с повышенными требованиями к токовой нагрузке и напряжению:

• максимальный рабочий ток — 15 А;
• максимальное рабочее напряжение — до 1550 В при постоянном, переменном или импульсном токе;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 10000 МОм.

Низкое переходное сопротивление контактов обеспечивает минимальные потери энергии в точке соединения и стабильность электрических параметров на протяжении всего срока службы. Высокое сопротивление изоляции гарантирует отсутствие утечек между соседними контактами и на корпус, что особенно важно для аппаратуры, работающей с сигналами малого уровня.

Условия эксплуатации и надёжность

Соединитель рассчитан на эксплуатацию в широком диапазоне температур от минус 60 до плюс 125 градусов Цельсия. Климатическое исполнение — УХЛ или В, что означает возможность применения в условиях умеренного и холодного климата, а также во всех климатических районах, кроме очень холодного.

Изделие обладает высокой механической стойкостью к внешним воздействиям. Оно выдерживает вибрационные нагрузки в диапазоне частот от 1 до 2500 Гц с ускорением до 180 метров на секунду в квадрате, а также ударные воздействия с ускорением до 350 метров на секунду в квадрате. Наработка до отказа составляет 12000 часов, что подтверждает надёжность конструкции при длительной эксплуатации в составе аппаратуры.

Благодаря сочетанию электрических и механических характеристик, а также устойчивости к климатическим и динамическим воздействиям, вилка РП10-22 Л обеспечивает стабильное соединение цепей в условиях промышленной эксплуатации, на подвижных объектах и в стационарном оборудовании.

Приёмка и маркировка

Данное изделие относится к категории приёмки «1», что соответствует приёмке заказчика. Год выпуска — в интервале с 1981 по 1989. Артикул изделия — 40621. Маркировка содержит обозначение РП10-22 Л, а также указание на тип приёмки и период изготовления. Эти сведения позволяют идентифицировать изделие при подборе ответной части, заказе запасных элементов и учёте на складе.
