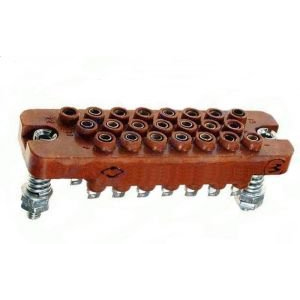

РП10‑22 «Электродеталь» — это серия прямоугольных низкочастотных разъёмных соединителей ручного сочленения, из которых розетки обозначают как «РП10‑22‑З» или просто «РП10‑22 розетка». Они относятся к классу блочных разъёмов общего назначения и широко применялись в промышленной электронике и приборостроении.

Назначение и конструкция

РП10‑22 розетка предназначена для создания низкочастотного электрического соединения между блоками оборудования, платами и кабелями, обеспечивая до 22 контактов в одном разъёме. Конструктивно это прямоугольный соединитель с карболитовым (или термопластичным в некоторых модификациях) изолятором, рассчитанный на врубное сочленение с соответствующей вилкой РП10‑22.

Основные технические параметры

• Количество контактов: 22, расположенных в трёх рядах с шагом около 5,5 мм между рядами и 6,4 мм в ряду.

• Номинальный рабочий ток: до 15 А, максимальное рабочее напряжение — порядка 1500–1550 В.

• Сопротивление контактов: не более 4 мОм, сопротивление изоляции — не менее 10 000 МОм, электрическая прочность изоляции — 2700–3800 В.

Климатические и монтажные особенности

Розетки РП10‑22 рассчитаны на работу в широком диапазоне температур, примерно от −60 до +125 °C, с относительной влажностью до 98% при +35 °C, что соответствует климатическому исполнению УХЛ 2.1. Монтаж изолятора — объёмный, с креплением на плату или панель через отверстия, а электрический монтаж — пайка проводников к контактным стержням.

Механические и эксплуатационные характеристики

Соединитель способен выдерживать многократные циклы сочленения‑расчленения, ресурс обычно нормируется порядка 500 циклов, а минимальная наработка — десятки тысяч часов в нормальных условиях. Масса розетки на основе карболита составляет около 22–23 г, габариты — примерно 68×21×20 мм, что позволяет монтировать несколько разъёмов на ограниченной площади платы.
