Назначение и область применения

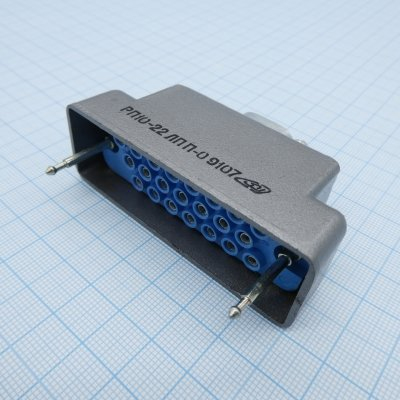

Розетка РП10-22 П-О представляет собой низкочастотный прямоугольный электрический соединитель внутреннего монтажа, относящийся к серии РП10. Изделие предназначено для работы в цепях постоянного, переменного и импульсного токов. Переменный ток может использоваться на частотах до нескольких мегагерц. Такое исполнение востребовано в промышленной и радиоэлектронной аппаратуре, в том числе в условиях повышенных вибраций и значительных механических нагрузок.

В данных товара указан артикул 40634; категория — РП10. Согласно каталогу, изделие поставляется в заводской упаковке с обозначением бР0.364.025 ТУ. Также в характеристиках указаны приемка «1» и 2001 год.

Расшифровка обозначения

Маркировка РП10-22 П-О раскрывает тип соединителя, число контактов и материалы, примененные в конструкции:

• РП10 — соединитель ручного сочленения, низкочастотный, прямоугольный, разработка номер 10 общего назначения.
• 22 — количество контактов: 22 контакта в одном корпусе розетки.
• П — изолятор изготовлен из термопластичного материала.
• О — контактное покрытие олово-висмут.

Конструкция и монтаж

Корпус розетки прямоугольный, исполнение рассчитано на внутренний монтаж. В конструкции серии РП10 используются фиксирующие замки и направляющие элементы. Они обеспечивают корректное сочленение с ответной вилкой, исключают самопроизвольное разъединение и поддерживают стабильное электрическое соединение при вибрационных воздействиях.

Подключение проводов выполняется методом пайки к контактным выводам. Монтаж объемный, что удобно при сборке радиоэлектронных узлов и промышленных блоков с жесткими требованиями к надежности контакта.

Электрические параметры

Соединитель рассчитан на работу со следующими электрическими характеристиками:

• максимальное рабочее напряжение — до 1500–1550 В на контакт;
• номинальный рабочий ток — до 15 А на контакт;
• сопротивление контакта — порядка 4 мОм и менее.

Низкое сопротивление контакта снижает потери и нагрев в точке соединения, что особенно важно при длительной работе с высокими токами.

Эксплуатационные характеристики

Соединители серии РП10 рассчитаны на широкий температурный диапазон: примерно от −65 °C до +125 °C. Это допускает применение в жестких климатических условиях, при значительных перепадах температур и в аппаратуре, подверженной механическим нагрузкам.

Заводская упаковка бР0.364.025 ТУ подтверждает выпуск изделия по техническим условиям. Учетная характеристика приемки — «1», указан 2001 год.
