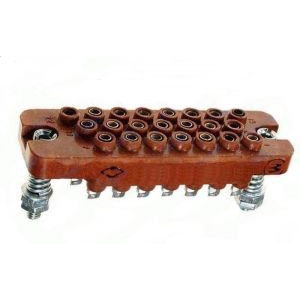

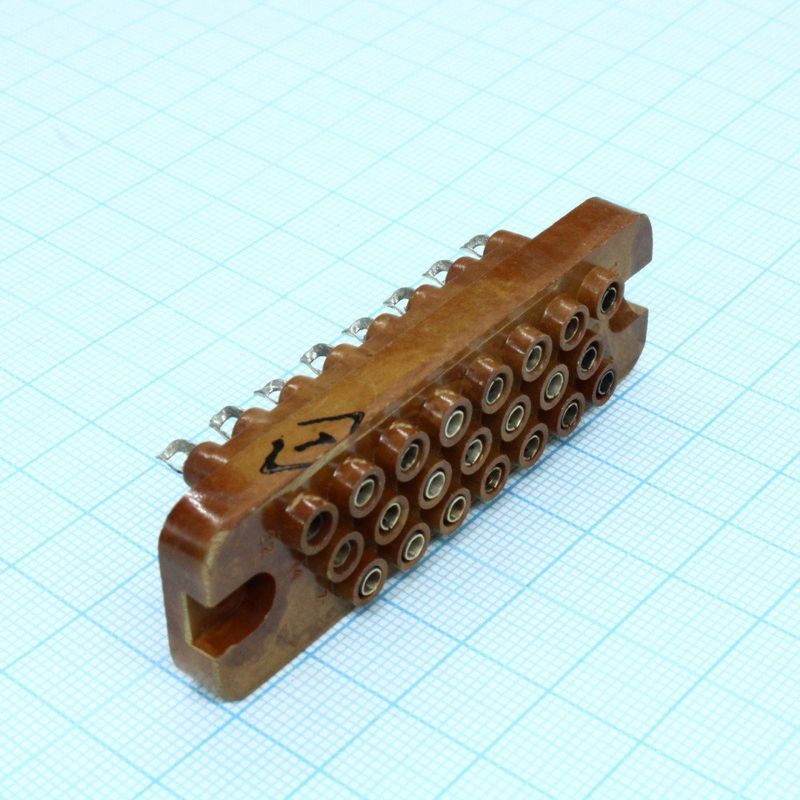

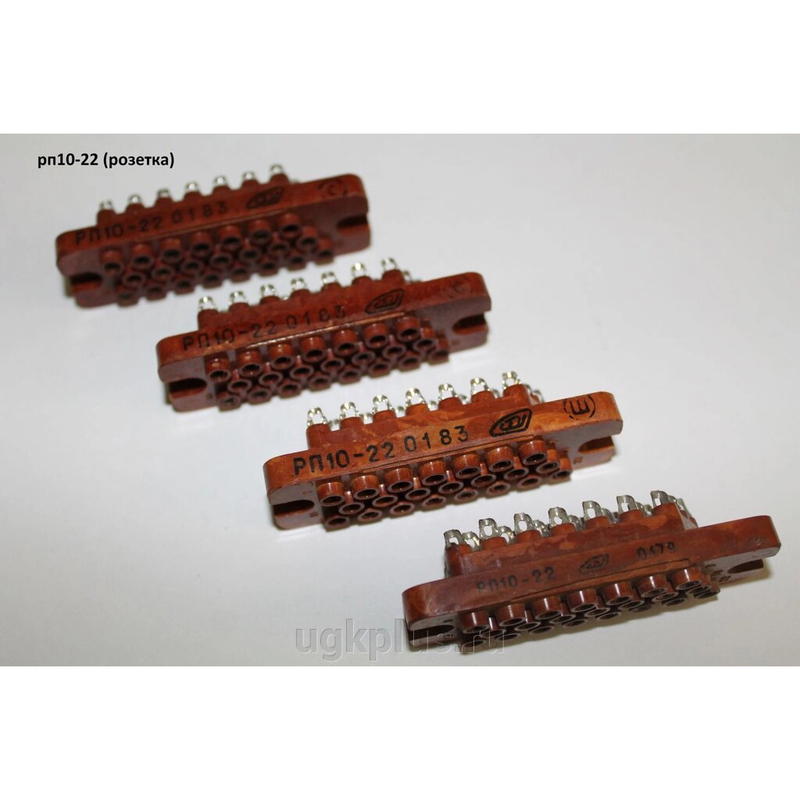

РП10-22 РОЗЕТКИ «5» — это низкочастотный прямоугольный соединитель внутреннего монтажа, предназначенный для надежного соединения электрических цепей. Он используется в цепях постоянного, переменного (до 3 МГц) и импульсного тока с напряжением до 1550 В.

Технические характеристики

Розетка имеет 22 контакта, максимальный рабочий ток 15 А и сопротивление контактов не более 4 мОм. Сопротивление изоляции — не менее 10 000 мОм, электрическая прочность — 2700–3800 В, рабочая температура от -60 до +85 °C (с учетом перегрева до +125 °C). Покрытие контактов — серебро или сплав олово-висмут, монтаж проводов — пайкой объемным способом.

Конструкция и исполнение

Соединители РП10 выпускаются с металлическим литым или пластмассовым кожухом, прямым/угловым выходом кабеля и фиксирующими замками; шаг между рядами — 5,5 мм, между контактами — 6,4 мм. Климатическое исполнение — УХЛ или В (всеклиматическое) по ГОСТ 15150-69, приемка «5» по ТУ ГЕ0.364.004. Применяются в электро- и радиоаппаратуре общего и специального назначения.

Расшифровка обозначения

РП — прямоугольный низкочастотный ручного сочленения; 10 — порядковый номер; 22 — количество контактов; дополнительные индексы указывают на модификации (например, ЛП — с кожухом, З — с ловителями). Гарантийный срок хранения — 25 лет.
