РП10-22 «5» — это розетка низкочастотного прямоугольного соединителя серии РП10 для внутреннего монтажа, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Она имеет 22 контакта, шаг между рядами 5,5 мм и между контактами 6,4 мм, что обеспечивает компактность и надежность соединения.

Основные характеристики

Максимальное рабочее напряжение достигает 1550 В, рабочий ток — 15 А, сопротивление контактов — не более 4 мОм.
Сопротивление изоляции в нормальных условиях — не менее 10 000 мОм, электрическая прочность — 2700–3800 В.
Рабочая температура: от -60 до +85 °C, климатическое исполнение УХЛ или В по ГОСТ 15150-69.

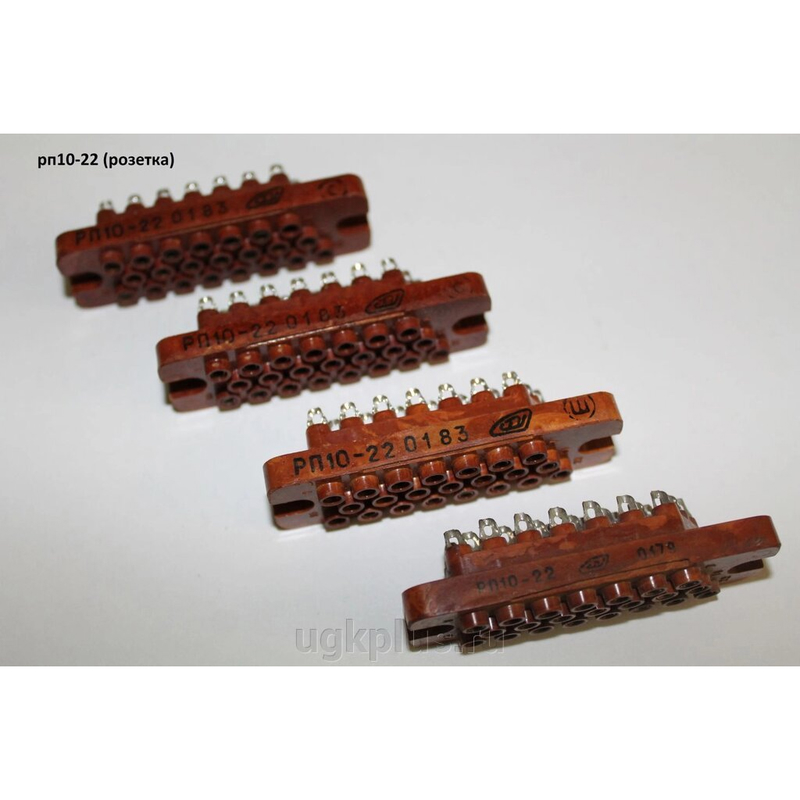

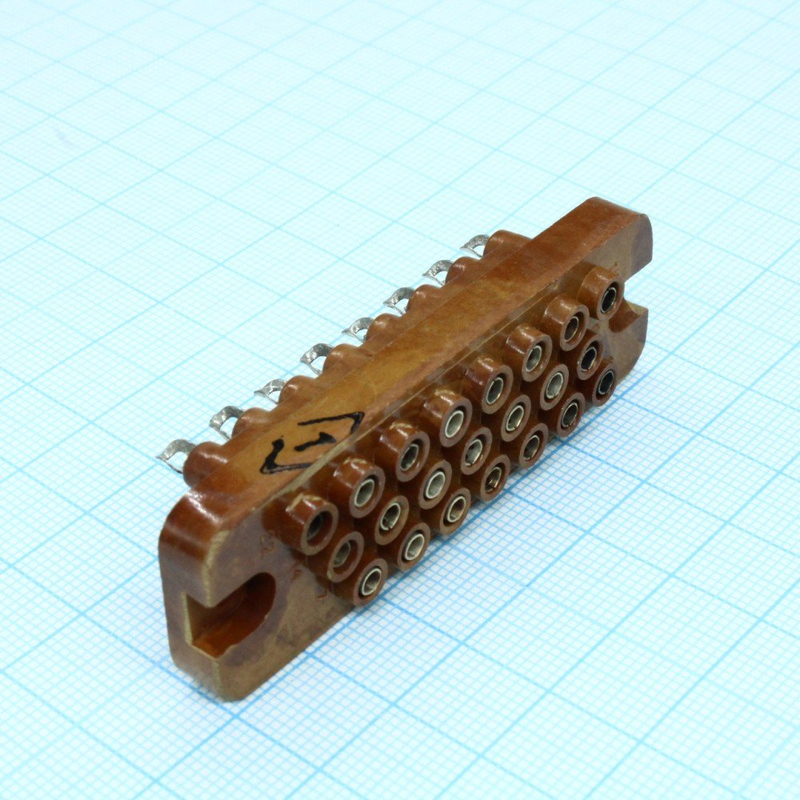

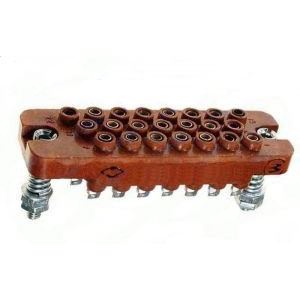

На изображении показана розетка РП10-22 с типичным видом контактов и корпусом, предназначенная для пайки проводов.

Конструкция и применение

Розетка выполнена с металлическим литым или пластмассовым кожухом, возможны варианты с замками фиксации, ловителями и прямым/угловым выходом кабеля. Покрытие контактов — серебро или сплав олово-висмут.
Подключение проводов осуществляется пайкой в объемном монтаже, что подходит для электро- и радиоаппаратуры общего и специального назначения.
Расшифровка обозначения: РП (прямоугольный низкочастотный), 10 (номер разработки), 22 (количество контактов), дополнительные индексы указывают на наличие замка (З), ловителей (Л) или тип кожуха (П).
