Назначение и область применения

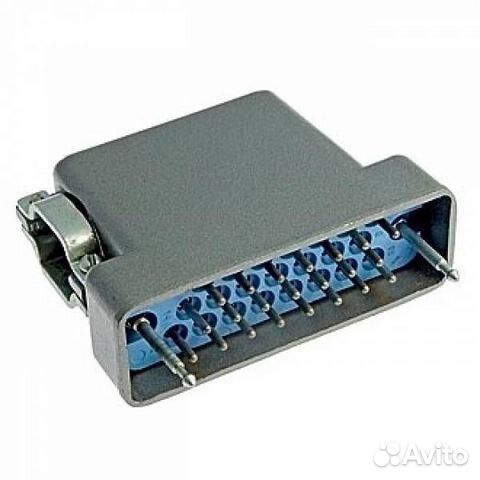

РП10-22 ЛУ вилка с кожухом «1» представляет собой низкочастотный прямоугольный электрический соединитель общего назначения, рассчитанный для внутреннего монтажа. Изделие предназначено для ручного соединения электрических цепей в радиоэлектронной аппаратуре, измерительных приборах, блоках автоматики и телекоммуникационном оборудовании. Соединитель обеспечивает коммутацию цепей с нагрузкой до 15 А и рабочим напряжением до 1550 В, что позволяет использовать его в силовых и сигнальных линиях различного назначения.

Конструкция вилки включает 22 контакта, а также ловители — направляющие штыри, обеспечивающие корректное сочленение с ответной розеткой и исключающие перекос при стыковке. Исполнение с угловым кожухом (обозначение «ЛУ») даёт удобный выход кабеля под углом, что особенно важно при монтаже в ограниченном пространстве, где прямые соединители создают избыточную нагрузку на кабель или мешают соседним узлам.

Конструктивные особенности

Соединитель выполнен в прямоугольном металлическом корпусе, защищающем контактную группу от механических повреждений и электромагнитных наводок. Контакты вилки подключаются методом пайки, что обеспечивает надёжное и долговременное соединение с проводниками. Рабочая поверхность контактов покрыта сплавом олово-висмут или серебром. Такое покрытие улучшает проводимость, снижает переходное сопротивление и защищает контактные поверхности от окисления в процессе хранения и эксплуатации.

Кожух «1» фиксирует кабель в нужном положении и служит дополнительной защитой места пайки от изгибающих и растягивающих нагрузок. Ловители, расположенные по краям контактного поля, направляют вилку при сочленении и предотвращают повреждение контактов при несоосном подключении.

Технические характеристики

• Максимальный ток на контакт: 15 А
• Максимальное рабочее напряжение: 1550 В
• Сопротивление контактов: не более 0,004 Ом
• Электрическая прочность изоляции: от 2700 до 3800 В
• Устойчивость к вибрации: до 2500 Гц с ускорением 18 g
• Устойчивость к механическим ударам: 35 g
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия с кратковременными пиками до плюс 125 градусов Цельсия
• Количество контактов: 22
• Приёмка: «1»
• Год выпуска: 2014

Условия эксплуатации и надёжность

Климатическое исполнение соответствует требованиям УХЛ или В по ГОСТ 15150-69. Изделие сохраняет работоспособность при повышенной влажности воздуха до 98 процентов при температуре плюс 35 градусов Цельсия, а также при пониженном атмосферном давлении до 10 в минус двенадцатой степени миллиметров ртутного столба. Это допускает применение соединителя не только в отапливаемых помещениях, но и в неотапливаемых шкафах, контейнерах и аппаратуре, эксплуатируемой в сложных климатических условиях.

Наработка на отказ составляет не менее 12 000 часов. Ресурс сочленений и расчленений — 500 циклов, что достаточно для аппаратуры с редким перекоммутированием. Срок хранения изделия достигает 25 лет при соблюдении условий консервации и хранения, установленных нормативной документацией. Приёмка «1» подтверждает прохождение изделием полного объёма приёмо-сдаточных испытаний на предприятии-изготовителе.

Рекомендации по монтажу

При монтаже необходимо соблюдать полярность и порядок распайки контактов согласно схеме соединений конкретного устройства. Пайку следует выполнять припоем, совместимым с покрытием контактов, не допуская перегрева изоляторов. Кабель заводится в кожух «1» и фиксируется для снятия механических нагрузок с мест пайки. Ответная часть соединителя должна иметь совместимое количество контактов и расположение направляющих отверстий под ловители.
