Назначение и область применения

РП10-22 ЛП представляет собой низкочастотный прямоугольный соединитель, выполненный в виде розетки с кожухом. Изделие предназначено для внутреннего монтажа в электрических цепях различного оборудования и аппаратуры. Соединитель рассчитан на работу с постоянным током, переменным током частотой до 3 МГц, а также с импульсными токами при напряжении до 1550 В. Климатическое исполнение соответствует УХЛ или всеклиматическому варианту по ГОСТ 15150-69, что обеспечивает стабильную работу изделия в широком диапазоне внешних условий. Розетка РП10-22 ЛП применяется преимущественно в промышленной электротехнике для организации надёжного разъёмного соединения между блоками, приборами и кабельными линиями.

Конструкция предусматривает наличие кожуха с ловителями — направляющими штырями или втулками, которые облегчают правильное совмещение ответных частей при сочленении и исключают повреждение контактов при несоосном подключении. Прямой выход кабеля упрощает монтаж в ограниченном пространстве и способствует аккуратной укладке проводников.

Технические особенности

Розетка РП10-22 ЛП оснащена 22 контактами и рассчитана на максимальный рабочий ток 15 А на каждый контакт. Электрические параметры изделия обеспечивают стабильную передачу сигналов и питающих напряжений в пределах заявленных характеристик. Сопротивление контактов составляет не более 4 мОм, что минимизирует потери и нагрев в месте соединения. Сопротивление изоляции — не менее 10 МОм, благодаря чему исключаются токи утечки между соседними цепями и гарантируется безопасная эксплуатация при высоких рабочих напряжениях.

Монтаж проводов к контактам розетки выполняется пайкой в объёме, что обеспечивает механическую прочность и стабильность электрического соединения на протяжении длительного срока службы. Фиксация сочленённого состояния соединителя осуществляется специальным замком, который предотвращает самопроизвольное разъединение при вибрациях и механических воздействиях.

Расшифровка обозначения

• РП — прямоугольный низкочастотный соединитель ручного соединения
• 10 — порядковый номер разработки
• 22 — количество контактов
• ЛП — кожух с ловителями (направляющими штырями или втулками) и прямым выходом кабеля

Комплектация и маркировка

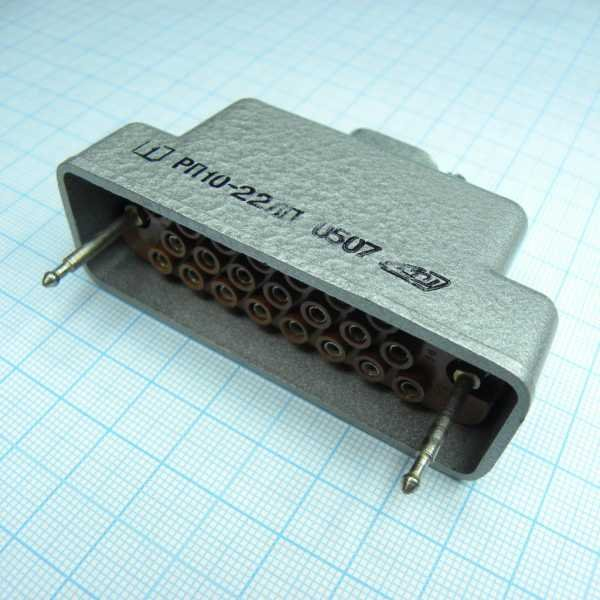

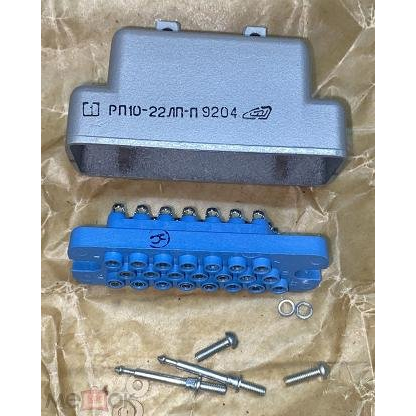

Изделие поставляется как розетка с кожухом, артикул 40627. Приёмка соответствует обозначению «5». Год выпуска партии — 2007–2008. На корпусе соединителя нанесена маркировка с указанием типа изделия, что позволяет однозначно идентифицировать розетку при складировании, подборе ответных частей и техническом обслуживании.

Розетка РП10-22 ЛП совместима с ответными вилками серии РП10 соответствующего типоразмера и количеством контактов 22. Перед установкой рекомендуется проверить соответствие распайки контактов схеме подключения конкретного оборудования и убедиться в отсутствии механических повреждений изоляторов и контактных элементов.
