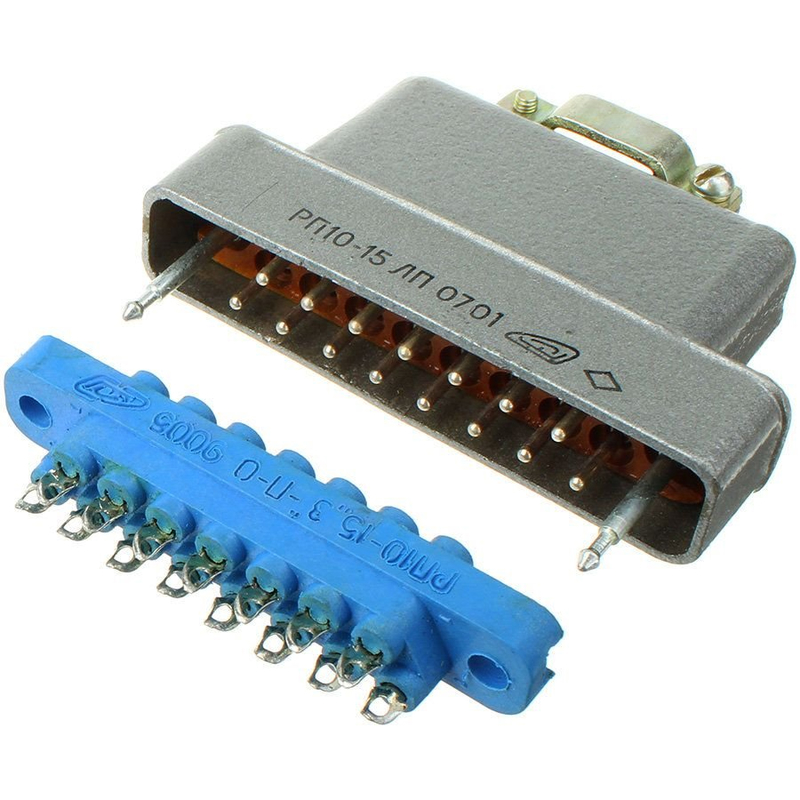

РП10‑15 ЛУ‑О «1» — это низкочастотный прямоугольный соединитель типа «РП10» в исполнении вилки с 15 контактами, предназначен для внутреннего монтажа в электрические цепи постоянного, переменного и импульсного токов.

Расшифровка обозначения

• РП10 — тип соединителя: ручного сочленения общего назначения, прямоугольный, низкочастотный, нормальных габаритов.

• 15 — количество контактов (в данном случае 15).

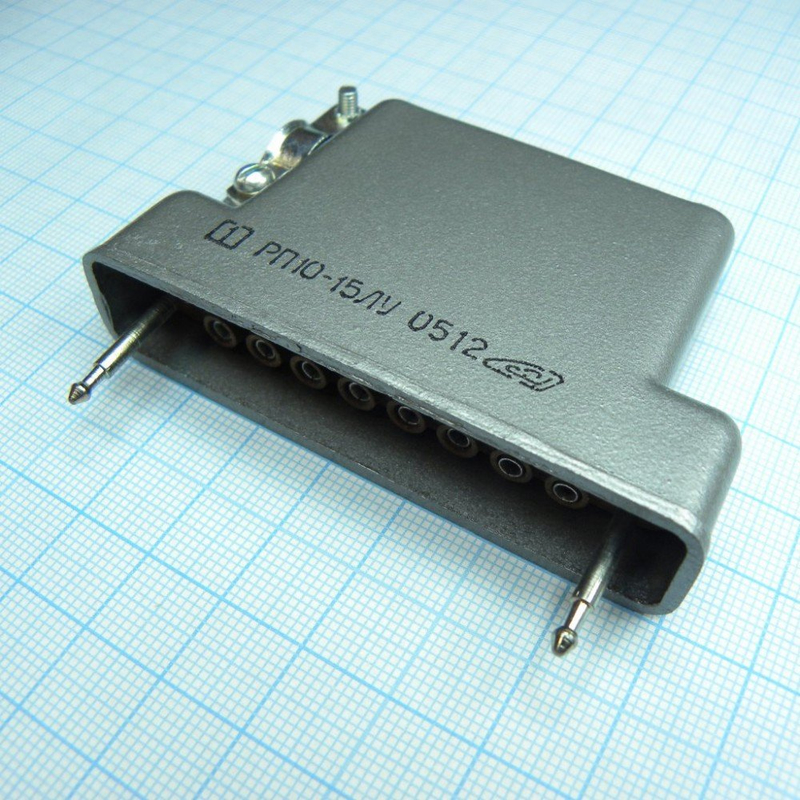

• ЛУ — тип кожуха:

  • Л — наличие ловителей (направляющих штырей / втулок);

  • У — наличие корпуса с угловым выходом кабеля (жгута).

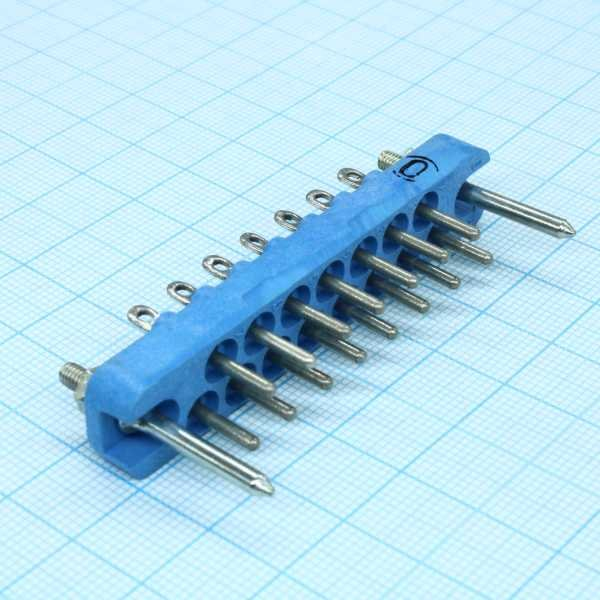

• О — пластмассовый изолятор ‑ контактный блок без металлического корпуса (в некоторых источниках это обозначение относят к пластмассовому исполнению).

• «1» — вид приемки: изделие принято отделом технического контроля (ОТК) по ТУ (например, БРО.364.025 ТУ).

Основные технические характеристики

• Количество контактов — 15, как правило, в двух рядах (шаг 6,4 мм между контактами, 5,5 мм между рядами).

• Максимальный рабочий ток — до 15 А на контакт.

• Максимальное рабочее напряжение — порядка 1500–1550 В постоянного и переменного тока.

• Сопротивление контакта — не более 4 мОм.

• Диэлектрические свойства :

  • сопротивление изоляции не менее 10 000 МОм;

  • электрическая прочность изоляции — десятки киловольт переменного тока в нормальных условиях.

• Климатическое исполнение — всеклиматическое или УХЛ, допустимый диапазон температур примерно от −60 °C до +125 °C.

Конструкция и область применения

• Соединитель рассчитан на объемный монтаж с проводами пайкой , предназначен для внутреннего монтажа в приборах и аппаратуре.

• Вилки РП10 применяются в электро‑, радио‑ и контрольно‑измерительной аппаратуре, промышленной автоматике и других устройствах, где требуется надежное многоконтактное соединение с возможностью многократных сочленений‑расчленений (ресурс порядка нескольких сотен циклов).

Мы можем отдельно разобрать схему подключения контактов или типовой монтажный размерный ряд именно для РП10‑15 ЛУ‑О.
