Назначение

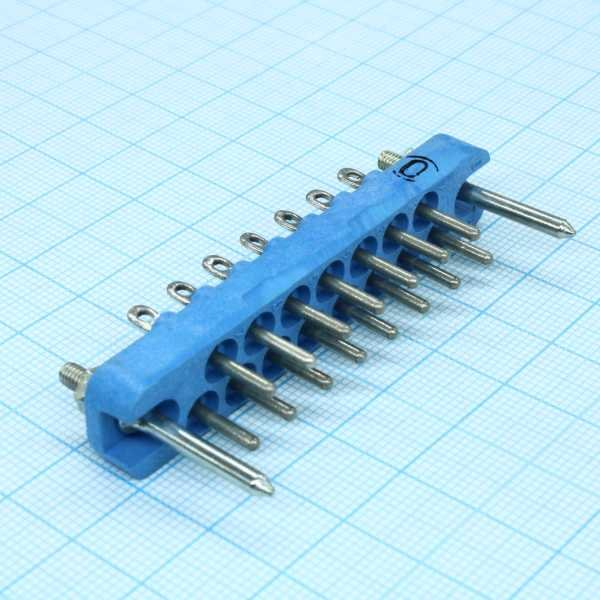

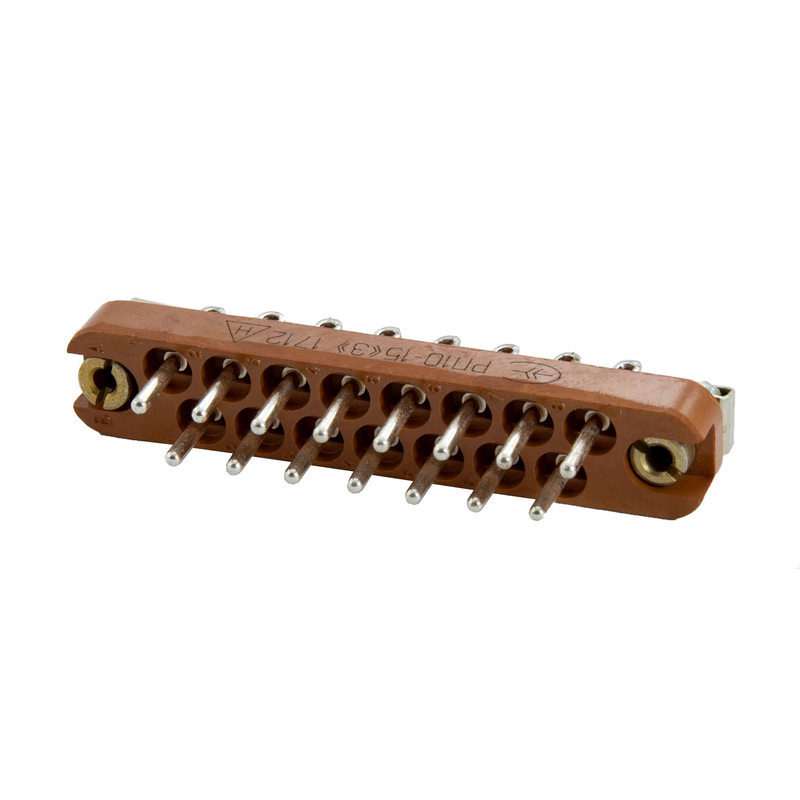

РП10-15Л ВИЛКИ «5» — электрический низкочастотный прямоугольный соединитель вилочного типа для внутреннего монтажа, предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока напряжением до 1500 В. Изделие служит для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения, включая приборы с нагрузкой до 15 А на контакт.

Соединитель оснащён ловителями (направляющими штырями), плавающими контактами и фиксирующими замками, которые обеспечивают надёжное сочленение с ответной розеткой, устойчивость к смещениям при монтаже и защиту от самопроизвольного расчленения при вибрационных и ударных воздействиях.

Технические характеристики

• Рабочий ток на контакт: 15 А.
• Сопротивление контактов: не более 4 мОм.
• Сопротивление изоляции: не менее 10 000 МОм.
• Электрическая прочность изоляции: 2700–3800 В.
• Шаг контактов в ряду: 6,4 мм; между рядами: 5,5 мм.
• Количество контактов: 15 (2 ряда).
• Покрытие контактов: серебро.

Конструкция и габариты

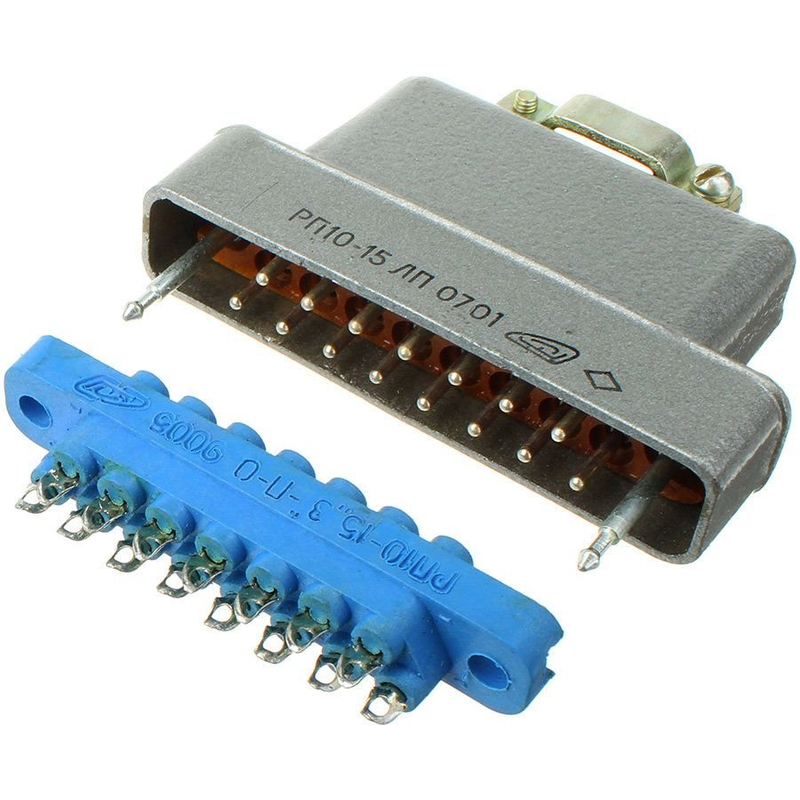

Вилка имеет металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля. Масса изделия — не более 23,5 г, размеры — 12,5×68×30 мм. Подсоединение проводов выполняется пайкой к хвостовикам контактов.

Конструкция с плавающими контактами компенсирует незначительные несоосности при сочленении и повышает стабильность электрического соединения. Фиксирующие замки исключают самопроизвольное разъединение в условиях вибрации и ударов.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур от -60°C до +125°C с учётом перегрева контактов. Изделие выдерживает:

• вибрационные нагрузки в диапазоне частот от 1 до 2500 Гц с ускорением до 180 м/с²;
• многократные ударные воздействия с ускорением до 350 м/с²;
• повышенную влажность 98% при температуре +35°C;
• пониженное атмосферное давление 10 в минус двенадцатой степени миллиметров ртутного столба.

Показатели надёжности: наработка до отказа — 12 000 часов, допустимое количество сочленений-расчленений — 500 циклов, срок сохраняемости — 25 лет.

Расшифровка обозначения

РП — прямоугольный соединитель ручного сочленения низкочастотный; 10 — номер разработки; 15 — количество контактов; Л — наличие ловителей; «5» — категория качества по техническим условиям ГЕ0.364.004ТУ, приёмка «5», год выпуска 91.

Артикул изделия: 80783. Категория: РП10.
