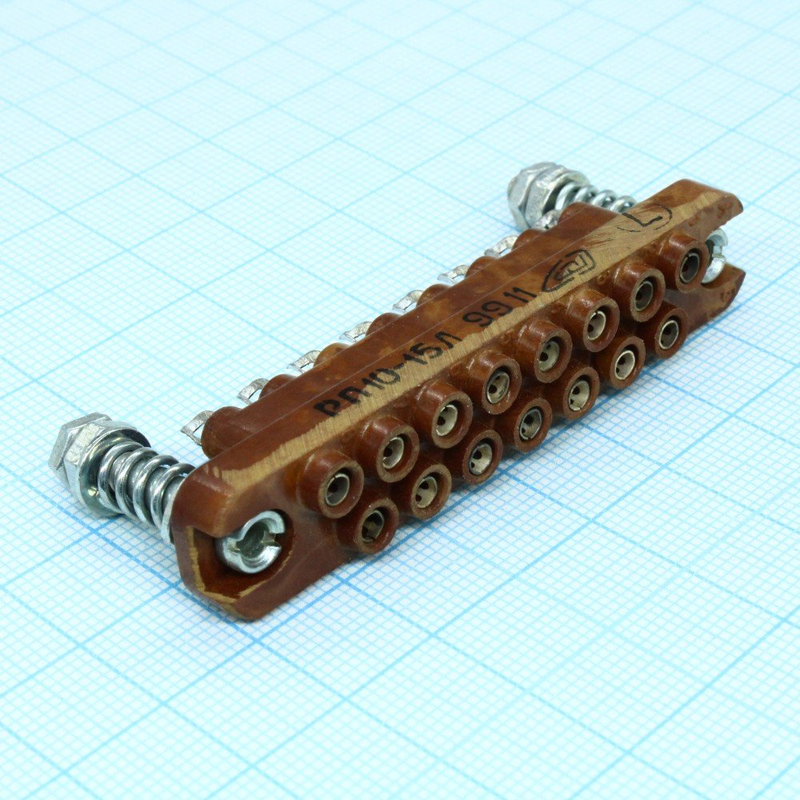

РП10-15Л — это розетка прямоугольного низкочастотного соединителя общего назначения для внутреннего объемного монтажа. Она предназначена для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Назначение

Розетка РП10-15Л используется для надежного соединения цепей в промышленном и специальном оборудовании. Имеет 15 контактов, расположенных в 2 ряда, с шагом 6,4 мм между контактами в ряду и 5,5 мм между рядами.

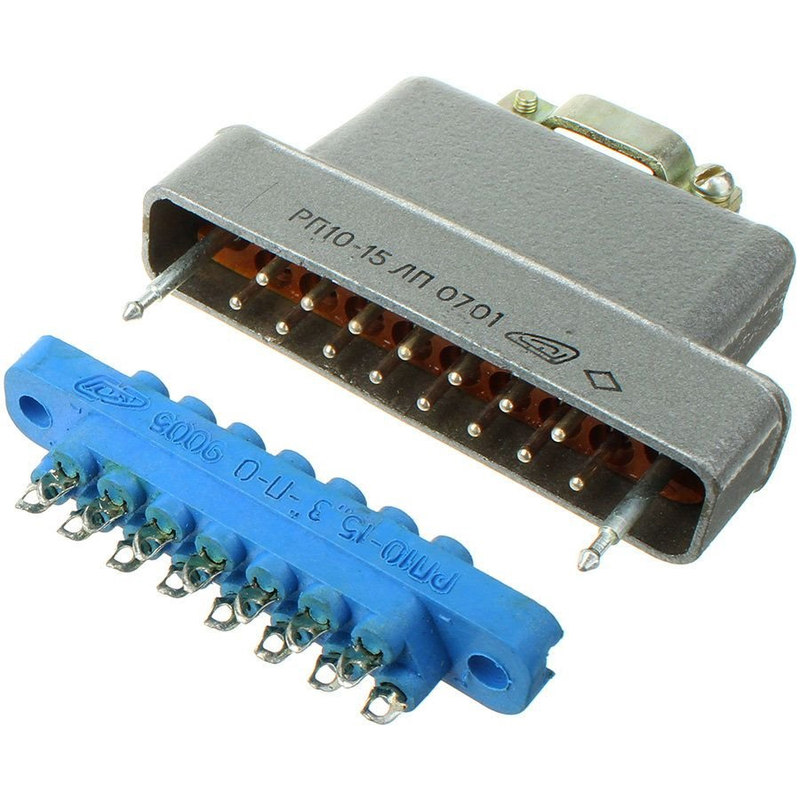

Конструкция включает металлический литой или пластмассовый кожух с прямым или угловым выводом кабеля, направляющие (ловители) и фиксирующие замки для улучшения качества соединения.

Технические характеристики

• Рабочий ток на контакт: 15 А (при равномерной нагрузке).

• Максимальное напряжение: 1500–1550 В.

• Сопротивление контактов: не более 4 мОм (покрытие серебром или олово-висмутом).

• Сопротивление изоляции: не менее 10 000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

• Диапазон температур: от -60…-65 °C до +125 °C.

Габариты: 12,5 × 68 × 27,5 мм. Срок службы: до 500 сочленений-расчленений, наработка на отказ — 12 000 ч, сохраняемость — 25 лет.

Устойчивость

Выдерживает многократные удары до 350 м/с² и синусоидальную вибрацию (1–2500 Гц, до 180 м/с²). Климатическое исполнение: УХЛ или всеклиматическое.
