Назначение изделия

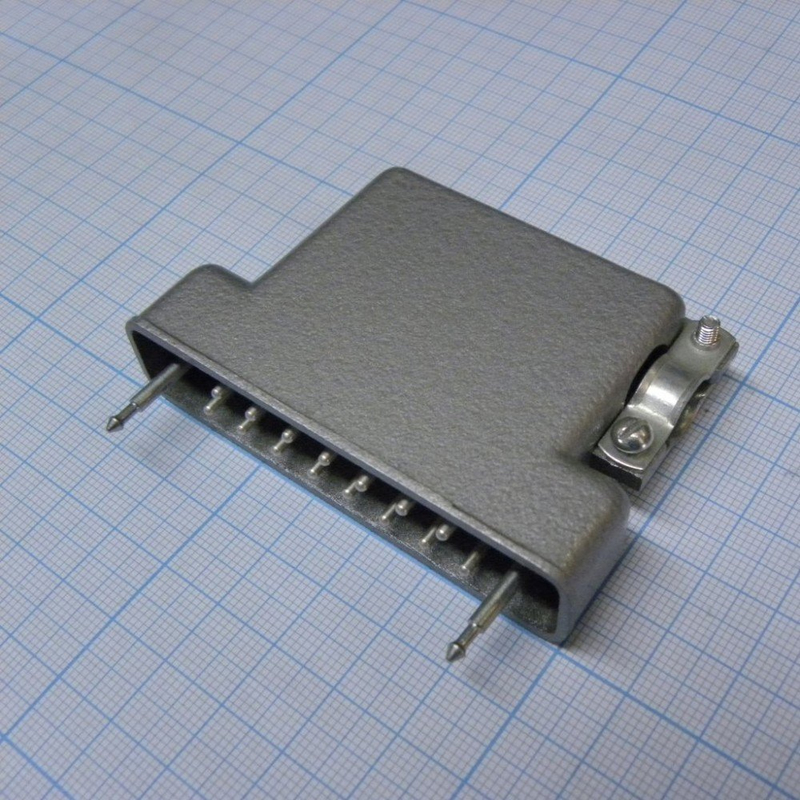

РП10-15 ВИЛКИ Снежеть «10» представляет собой низкочастотный прямоугольный электрический соединитель вилочного типа, выпускаемый заводом «Снежеть». Устройство предназначено для разъёмного сочленения электрических цепей питания и сигнальных линий в промышленной аппаратуре, энергетическом оборудовании, станкостроении, измерительных комплексах и других системах, где требуется надёжное и многократное подключение проводников.

Соединитель относится к серии РП10 и применяется в цепях постоянного, переменного и импульсного тока. Он рассчитан на работу с напряжениями до 1500 В и номинальным током до 15 А. Изделие обеспечивает стабильное контактное соединение при эксплуатации в условиях вибраций, перепадов температур и повышенной влажности, что делает его востребованным в ответственных промышленных узлах.

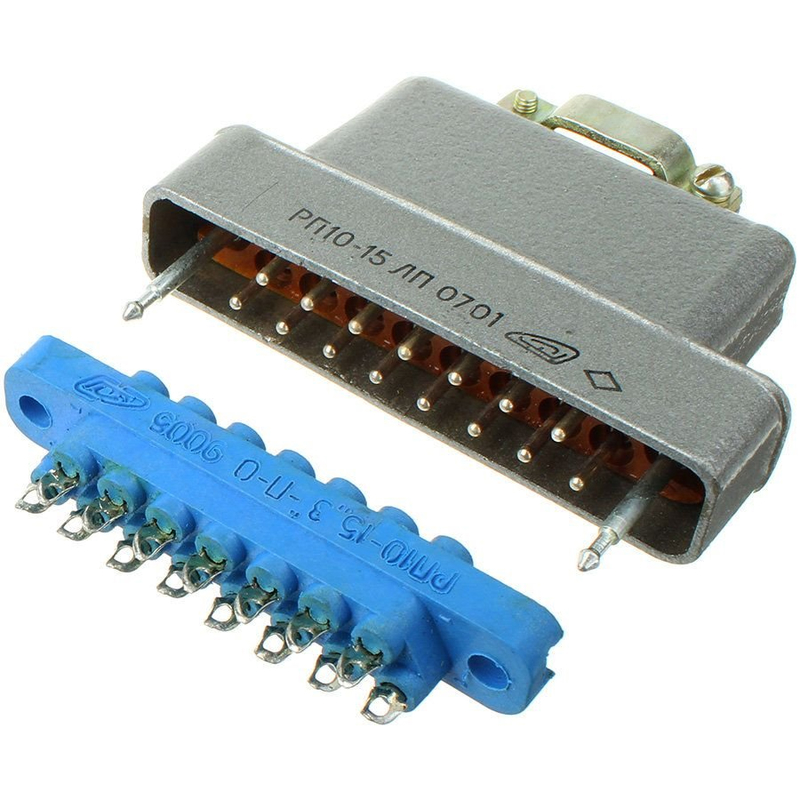

Вилка используется в паре с ответной розеткой серии РП10-15 и монтируется на плату, панель или в корпус оборудования. Благодаря продуманной конструкции она подходит как для нового проектирования, так и для замены ранее установленных разъёмов аналогичного типоразмера.

Подтверждённые конструктивные и технические особенности

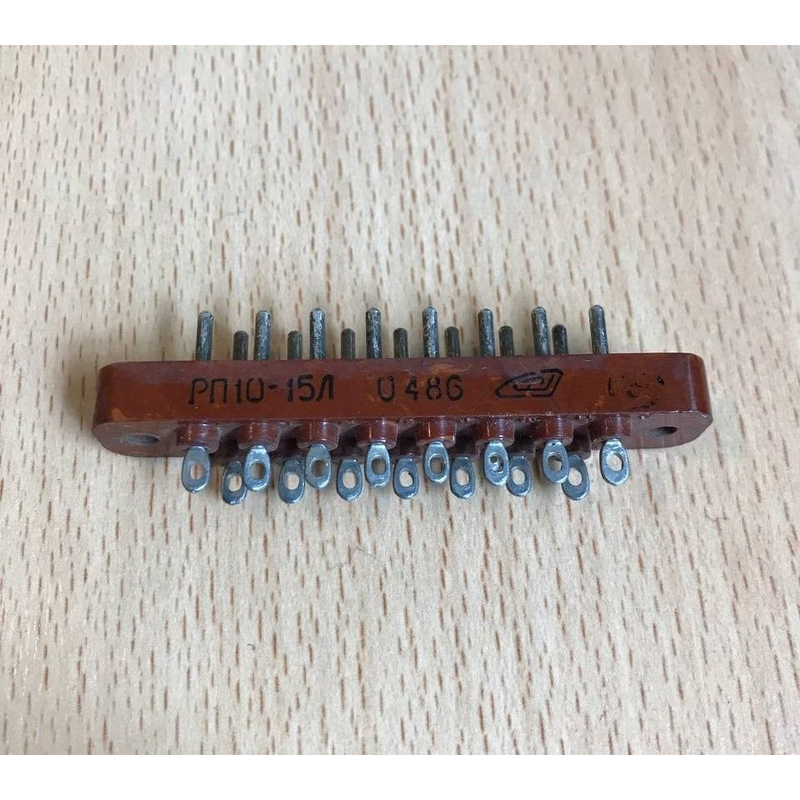

Соединитель имеет 15 контактов, расположенных в два ряда. Шаг между рядами составляет 5,5 мм, шаг между соседними контактами в ряду — 6,4 мм. Такая компоновка обеспечивает компактность изделия при сохранении удобства монтажа и достаточной изоляции между токоведущими элементами.

Контактные элементы выполнены из высокопроводящего сплава на основе латуни и имеют серебряное покрытие. Это снижает переходное сопротивление контакта, которое не превышает 4 мОм, и защищает поверхность от окисления при длительном хранении и эксплуатации.

Изолятор вилки изготовлен из термореактивного материала, обеспечивающего механическую прочность, устойчивость к нагреву и стабильность геометрии при температурных воздействиях. Корпус сохраняет свои свойства в широком диапазоне рабочих температур, что подтверждает пригодность изделия для применения в сложных климатических условиях.

Вилка имеет два монтажных отверстия для крепления к плате или панели, что упрощает фиксацию и предотвращает смещение при сочленении с розеткой. Подключение проводов выполняется пайкой либо винтовым соединением в зависимости от конкретной модификации и требований монтажа.

Применение и условия эксплуатации

РП10-15 ВИЛКИ Снежеть «10» рассчитана на эксплуатацию при температурах окружающей среды в широких пределах, что позволяет использовать её как в отапливаемых помещениях, так и в неотапливаемых производственных зонах, включая регионы с холодным климатом. Конструкция допускает многократные циклы сочленения и расчленения без потери качества контакта.

Изделие применяется в следующих областях:

• промышленная автоматика и станки с числовым программным управлением;
• источники питания и преобразовательная техника;
• испытательные стенды и лабораторное оборудование;
• системы управления электроприводами;
• распределительные шкафы и силовые цепи умеренной мощности.

Благодаря низкому переходному сопротивлению и серебряному покрытию контактов вилка сохраняет стабильные электрические параметры даже при длительной работе под номинальной нагрузкой. Изделие совместимо с классическими розетками серии РП10-15 и может использоваться для модернизации действующего парка оборудования без изменения ответных частей.

Комплектация и маркировка

Вилка поставляется как самостоятельное изделие, готовое к монтажу. Артикул производителя — 80096. На корпусе нанесена маркировка с указанием серии, количества контактов и условного обозначения исполнения. Изделие не требует дополнительной настройки или специального инструмента при установке, кроме стандартного монтажного оборудования для пайки или завинчивания контактов.

Условное обозначение РП10-15 отражает принадлежность к серии прямоугольных низкочастотных разъёмов и количество контактов. Дополнительный символ «10» указывает на конкретное исполнение в линейке завода «Снежеть» и используется для точной идентификации при подборе ответной части и оформлении заказов.
