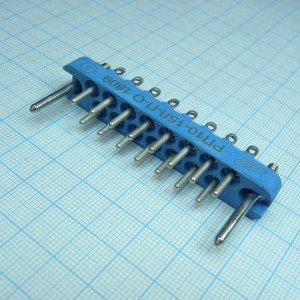

РП10-15 Л розетка

РП10‑15 Л — это низкочастотный прямоугольный электрический соединитель‑розетка общего назначения, рассчитанный на внутренний монтаж в приборы и оборудование.

Назначение и конструкция

Разъём РП10‑15 Л предназначен для работы в цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов, используется как часть соединительной системы РП10 для монтажа внутри корпусов аппаратуры. Кожух может быть литым металлическим или пластмассовым, с прямым или угловым выходом кабеля и фиксирующими замками для надёжного запирания на вилку.

Основные технические параметры

• Количество контактов — 15, обычно расположены в два ряда.

• Рабочий ток на контакт — до 15 А при равномерной нагрузке, максимальное напряжение — порядка 1400–1550 В (в зависимости от конкретного исполнения).

• Сопротивление контактов обычно не превышает 4 мОм, сопротивление изоляции — не менее 10 000 МОм, электрическая прочность изоляции — от 2,7 до 3,8 кВ.

Особенности буквенного обозначения

В маркировке «РП10‑15 Л»:

• РП — тип соединителя: ручного сочленения (разъёмного) общего назначения, низкочастотный прямоугольный.

• 10 — порядковый номер разработки серии.

• 15 — число контактов.

• Л — наличие ловителя (направляющих штырей/втулок), служащего для точной стыковки и защиты контактов при сочленении с вилкой.

Условия эксплуатации

Розетки РП10‑15 Л рассчитаны на эксплуатацию в широком диапазоне температур, примерно от −60 до +125 °C, что позволяет применять их в различных климатических и вибрационных режимах (частота вибрации до порядка 2500 Гц). Разъёмы сохраняют надёжность при многократных сочленениях (до 500 циклов) и имеют высокий ресурс до отказа (до 12 000 часов наработки и порядка 25 лет сохраняемости).
