Назначение и область применения

Розетка РП10-15 Л относится к серии низкочастотных прямоугольных электрических соединителей РП10 и предназначена для внутреннего монтажа в цепях постоянного, переменного и импульсного тока. Изделие обеспечивает компактную и надежную многоконтактную связь в узлах промышленной и электротехнической аппаратуры, где важны механическая прочность, стабильность электрического контакта и повторяемость соединения при многократных сочленениях и расчленениях.

Обозначение «15» в наименовании указывает на количество контактов — 15. Буква «Л» свидетельствует о наличии ловителя, то есть направляющих элементов, которые облегчают правильное ориентирование ответных частей при стыковке и повышают надежность фиксации соединения.

Розетка применяется в аппаратуре, эксплуатируемой в условиях повышенной влажности, при вибрационных и ударных нагрузках, а также в широком диапазоне температур — от очень низких до высоких значений. Для серии РП10 обычно указывают рабочий диапазон температур примерно от минус 60 градусов Цельсия до плюс 125 градусов Цельсия.

Основные технические характеристики

Электрические параметры розетки РП10-15 Л обеспечивают стабильную работу в цепях различного типа тока. Ниже приведены подтвержденные характеристики изделия:

• Количество контактов: 15
• Рабочий ток на контакт: 15 А
• Максимальное напряжение: до 1400–1500 В в зависимости от исполнения и источника данных
• Сопротивление контактов: не более 4 мОм
• Сопротивление изоляции: не менее 10000 МОм
• Электрическая прочность изоляции: примерно 2700–3800 В
• Шаг контактов в ряду: 6,4 мм
• Шаг между рядами: 5,5 мм

Значение электрической прочности изоляции указано приблизительно, поскольку точная величина зависит от конкретного исполнения и условий испытаний. Рабочее напряжение также может варьироваться в зависимости от модификации изделия и требований эксплуатационной документации.

Конструктивные особенности

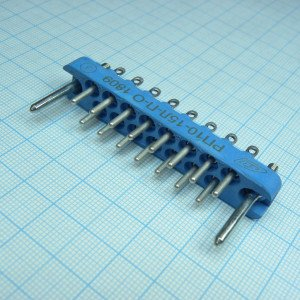

Розетка РП10-15 Л представляет собой прямоугольный низкочастотный соединитель, предназначенный для внутреннего монтажа. Корпус изделия может быть выполнен из металлического литья или пластмассы, что определяется конкретным исполнением. Конструкция предусматривает прямой или угловой выход кабеля, а также фиксирующие замки для надежного удержания сочлененных частей.

Наличие ловителя — ключевая особенность данной модификации. Направляющие элементы предотвращают перекос при сочленении, защищают контакты от механических повреждений при неаккуратной стыковке и обеспечивают правильное взаимное расположение розетки и вилки. Это особенно важно при работе в условиях ограниченного доступа или при частых циклах соединения.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в жестких условиях окружающей среды. Конструкция и применяемые материалы обеспечивают работоспособность при повышенной влажности, значительных перепадах температур, а также при воздействии вибрационных и ударных нагрузок. Такая стойкость позволяет использовать розетку в составе ответственного оборудования, где отказ соединения недопустим.

Высокое сопротивление изоляции — не менее 10000 МОм — гарантирует отсутствие утечек тока между соседними контактами даже при неблагоприятных условиях эксплуатации. Низкое переходное сопротивление контактов — не более 4 мОм — минимизирует нагрев и потери энергии в точке соединения.

Приемка и происхождение

Розетка РП10-15 Л соответствует требованиям приемки «1», что подтверждает прохождение изделием установленных процедур контроля качества. Год выпуска или приемки — 2005. Артикул изделия — 40589. Страна производства и производитель не указаны в исходных данных.
