Назначение и область применения

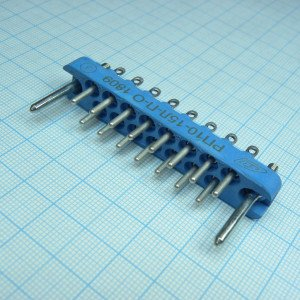

РП10-15 Л представляет собой электрическую розетку прямоугольного типа, предназначенную для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов. Изделие относится к соединителям ручного сочленения общего назначения низкочастотного типа РП10 с 15 контактами и наличием ловителя, который обеспечивает точное соединение за счёт направляющих штырей или втулок. Розетка широко применяется в промышленных и железнодорожных системах, где требуется надёжное и стабильное электрическое соединение в условиях повышенных механических и климатических нагрузок.

Благодаря продуманной конструкции и высоким эксплуатационным характеристикам, данная розетка подходит для использования в аппаратуре связи, контрольно-измерительном оборудовании, блоках автоматики и других устройствах, где необходимо многократное ручное сочленение и расчленение электрических цепей. Наличие фиксирующих замков на кожухе исключает самопроизвольное разъединение под воздействием вибрации или случайных механических воздействий.

Конструктивные особенности

Корпус розетки может быть выполнен в двух вариантах: металлическом литом или пластмассовом. Такое разнообразие позволяет подбирать изделие в зависимости от конкретных требований к массе, прочности и устойчивости к внешним факторам. Выход кабеля предусмотрен прямой или угловой, что упрощает монтаж в условиях ограниченного пространства и позволяет оптимально организовать прокладку проводников внутри корпуса оборудования.

Контактная группа расположена в два ряда. Шаг контактов в ряду составляет 6,4 мм, а расстояние между рядами — 5,5 мм. Контакты имеют серебряное покрытие, которое обеспечивает стабильно низкое переходное сопротивление и защищает контактные поверхности от окисления в процессе длительной эксплуатации. Ловитель в виде направляющих элементов гарантирует правильную ориентацию ответной части при сочленении и предотвращает повреждение контактов при неаккуратном соединении.

Габаритные размеры изделия составляют 12,5×68×27,5 мм, а масса не превышает 33 г. Компактные размеры позволяют устанавливать розетку в аппаратуру с высокой плотностью монтажа, не увеличивая при этом общие габариты конечного устройства.

Технические характеристики

Электрические параметры розетки рассчитаны на работу с токами до 15 А на контакт при равномерном распределении нагрузки по всем контактам. Сопротивление контактов не превышает 4 мОм, что обеспечивает минимальные потери энергии в местах соединения. Сопротивление изоляции составляет не менее 10 000 МОм, а электрическая прочность изоляции выдерживает испытательное напряжение от 2700 до 3800 В в зависимости от условий проверки.

Изделие рассчитано на 500 циклов сочленений и расчленений без ухудшения электрических характеристик. Наработка на отказ составляет 12 000 часов, что подтверждает высокую надёжность розетки при длительной эксплуатации в составе ответственного оборудования.

Условия эксплуатации и устойчивость к внешним воздействиям

Розетка сохраняет работоспособность в широком диапазоне температур от минус 60°C до плюс 125°C. Изделие допускает эксплуатацию при относительной влажности воздуха до 98 процентов при температуре плюс 35°C. Конструкция рассчитана на работу в условиях пониженного атмосферного давления вплоть до 10 в минус двенадцатой степени мм рт. ст., что позволяет применять розетку в бортовой аппаратуре и оборудовании, эксплуатируемом на больших высотах.

Устойчивость к механическим воздействиям подтверждена способностью выдерживать удары с ускорением до 350 м/с² и вибрационные нагрузки в диапазоне частот от 1 до 2500 Гц с ускорением 180 м/с². Такие показатели делают розетку пригодной для установки на подвижных объектах, включая железнодорожный транспорт и промышленные установки с высоким уровнем вибрации.

Особенности применения

Данная розетка ориентирована на использование в составе ответственных электрических соединений, где важна стабильность контакта и защита от внешних помех. Наличие металлического или пластмассового кожуха с фиксирующими замками позволяет выбирать вариант, наилучшим образом соответствующий условиям конкретного монтажа и требованиям по экранированию.

Основные области применения:

• промышленное оборудование и станки с ручным подключением модулей;
• железнодорожная аппаратура и системы управления подвижным составом;
• контрольно-измерительные приборы и лабораторные стенды;
• блоки автоматики и телемеханики;
• аппаратура связи и передачи данных;
• бортовые системы, работающие в условиях пониженного давления и широкого диапазона температур.

Розетка поставляется как самостоятельное изделие для монтажа в аппаратуру. Ответная часть соединителя подбирается из соответствующей серии РП10 с учётом количества контактов и типа ловителя. При монтаже необходимо обеспечить правильную ориентацию изделия и надёжную фиксацию кабеля с учётом выбранного направления выхода — прямого или углового.
