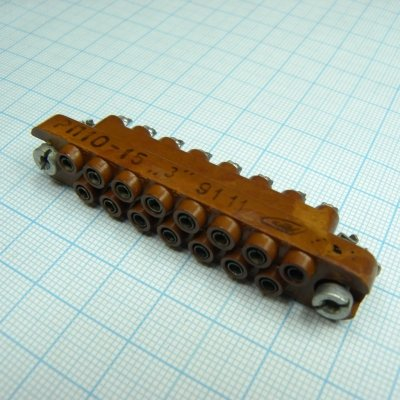

РП10-15 З-П-О розетка

РП10‑15 «З»‑П‑О — это низкочастотный прямоугольный электрический разъём (розетка) ручного сочленения общего назначения, предназначен для внутреннего монтажа в различной электронной и радиоаппаратуре.

Обозначение и тип

• РП — тип соединителя: ручного сочленения, низкочастотный, прямоугольный.

• 10‑15 — порядковый номер разработки и количество контактов (15 контактов).

• З — наличие замка для надёжной фиксации соединённого положения вилка–розетка.

• П — изолятор контактной части выполнен из термопластичного (пластмассового) материала.

• О — покрытие рабочих поверхностей контактов выполнено оловянно‑висмутовым сплавом (в ряде исполнений возможен вариант с серебряным покрытием).

Основные технические параметры

• Предназначен для цепей постоянного тока, переменного до частоты около 3 МГц и импульсных сигналов.

• Максимальное рабочее напряжение до примерно 1500–1550 В, в зависимости от конкретного исполнения.

• Типовой максимально допустимый ток порядка 15 А на контакты, сопротивление отдельного контакта обычно не более нескольких мОм.

• Высокая сопротивление изоляции (не менее около 10000 МОм в нормальных условиях) и значительная электрическая прочность изоляции (единицы киловольт).

Конструкция и монтаж

• Кожух может быть металлическим или пластмассовым, с возможным прямым или угловым выходом кабеля.

• Контакты «плавающие», с ловителями, что улучшает надёжность сочленения и уменьшает риск повреждения при небольшом смещении осей вилки и розетки.

• Подключение проводов к хвостовикам контактов производится пайкой, разъёмы рассчитаны на объёмный монтаж и внутренний инсталляционный монтаж (внутри корпуса прибора).

Область применения

• Применяются в электро‑ и радиоаппаратуре, контрольно‑измерительных приборах, промышленной и военной технике для соединения и разъединения электрических цепей.

• Используются как часть комплекта «РП10» (вилка + розетка) для многоконтактных соединений в модулях и блоках аппаратуры.
