Назначение и область применения

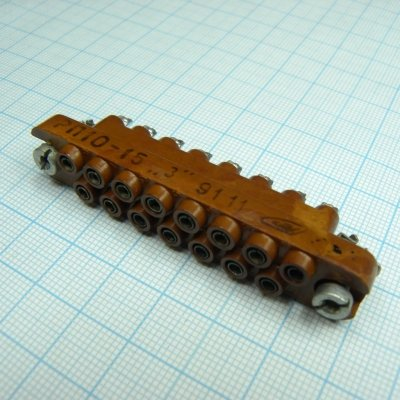

РП10-15 З розетки «5» представляет собой низкочастотный прямоугольный электрический соединитель нормальных габаритов, предназначенный для внутреннего монтажа. Изделие используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Соединитель рассчитан на работу с постоянным током, переменным током частотой до 3 МГц, а также с импульсным током при напряжении до 1550 В.

Розетка является ответной частью разъёмного соединения и применяется совместно с вилкой той же серии. Конструкция предусматривает фиксацию ответной части при помощи замка, что исключает самопроизвольное расцепление при вибрационных и ударных нагрузках. Изделие подходит для установки внутри корпусов аппаратуры, где требуется надёжное и компактное сочленение электрических цепей.

Конструктивные особенности

Соединители серии РП10 состоят из вилки и розетки, оснащённых металлическим литым или пластмассовым кожухом прямого либо углового исполнения. В данной модификации розетка имеет фиксирующий замок, на что указывает отметка «З» в обозначении. Дополнительно конструкция включает ловители и плавающие контакты, которые компенсируют незначительные отклонения при сочленении и обеспечивают стабильный электрический контакт.

Подсоединение проводов к контактам осуществляется методом пайки. Это обеспечивает надёжное соединение с минимальным переходным сопротивлением и устойчивость к механическим воздействиям. Розетка рассчитана на монтаж внутри аппаратуры и не предназначена для открытой эксплуатации без дополнительной защиты от внешних факторов.

Электрические и эксплуатационные параметры

• Количество контактов — 15
• Максимальный ток — 15 А
• Сопротивление контакта — не более 4 мОм
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия
• Покрытие контактов — олово-висмут или серебро
• Климатическое исполнение — УХЛ или В

Расшифровка обозначения и приёмка

Обозначение РП10-15 З расшифровывается следующим образом: РП — прямоугольный низкочастотный соединитель; 10 — номер разработки; 15 — количество контактов; З — наличие фиксирующего замка. Маркировка «5» указывает на приёмку, соответствующую категории качества «5», что подтверждает проведение полного объёма приёмо-сдаточных испытаний в соответствии с установленными требованиями для данной группы продукции.

Изделие выпущено в 2007 году и относится к категории РП10. Артикул товара — 40581. Соединитель предназначен для применения в составе аппаратуры, эксплуатируемой в условиях умеренного и холодного климата (исполнение УХЛ), а также в исполнении В, допускающем применение во всех климатических районах при соответствующем размещении.

Особенности монтажа и эксплуатации

Розетка РП10-15 З устанавливается внутри корпуса аппаратуры и фиксируется на монтажной поверхности через предусмотренные крепёжные отверстия. Пайка проводов к контактам должна выполняться с соблюдением температурных режимов, исключающих перегрев изоляторов и разрушение гальванического покрытия контактов. Плавающие контакты позволяют компенсировать неточности установки ответных частей и обеспечивают стабильное сочленение в пределах допустимых отклонений.

Благодаря покрытию контактов оловом-висмутом или серебром обеспечивается низкое переходное сопротивление и защита от коррозии в условиях повышенной влажности. Соединитель сохраняет работоспособность в широком диапазоне температур, что позволяет применять его в аппаратуре ответственного назначения, работающей в сложных климатических условиях.
