Назначение и область применения

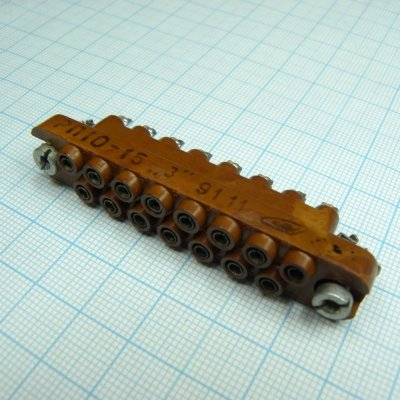

РП10-15 З розетка «1» представляет собой электрический низкочастотный прямоугольный соединитель нормальных габаритов, предназначенный для внутреннего монтажа. Изделие рассчитано на работу в цепях постоянного, переменного тока частотой до 3 МГц, а также в импульсных цепях с напряжением до 1500–1550 В. Соединитель применяется для коммутации и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения.

Конструктивные особенности

Соединители серии РП10 состоят из вилки и розетки, оснащённых металлическим литым или пластмассовым кожухом. В данной модификации предусмотрен фиксирующий замок, на что указывает литера «З» в обозначении. Конструкция включает плавающие контакты и ловители, обеспечивающие надёжное сочленение и правильную ориентацию при стыковке. Подключение проводов выполняется методом пайки.

Ключевые элементы конструкции

• Металлический литой или пластмассовый кожух
• Прямой или угловой выход кабеля
• Фиксирующий замок для предотвращения самопроизвольного расчленения
• Плавающие контакты для компенсации незначительных смещений
• Ловители для точной ориентации при соединении
• Монтаж проводов пайкой

Технические характеристики

Розетка РП10-15 З «1» имеет следующие подтверждённые параметры:

• Количество контактов: 15
• Максимальный ток: 15 А
• Сопротивление контактов: не более 4 мОм
• Рабочая частота: до 3 МГц
• Климатическое исполнение: УХЛ или В по ГОСТ 15150-69
• Покрытие контактов: серебро или олово-висмут

Изделие соответствует требованиям, предъявляемым к низкочастотным прямоугольным соединителям ручного сочленения. Приёмка «1» подтверждает прохождение установленного контроля качества. Год выпуска партии — 90.

Расшифровка обозначения

Маркировка РП10-15 З содержит информацию о типе и характеристиках изделия. Литеры «РП» указывают на принадлежность к прямоугольным низкочастотным соединителям ручного сочленения. Цифра «10» обозначает номер разработки. Число «15» отражает количество контактов. Литера «З» свидетельствует о наличии фиксирующего замка в конструкции.

Особенности эксплуатации

Соединитель предназначен для стационарного внутреннего монтажа в аппаратуре, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой до 15 А на контакт. Плавающие контакты обеспечивают устойчивую работу при вибрациях и незначительных механических воздействиях. Климатическое исполнение УХЛ или В позволяет эксплуатировать изделие в умеренном и холодном климате, а также в условиях всеклиматического исполнения по ГОСТ 15150-69.
