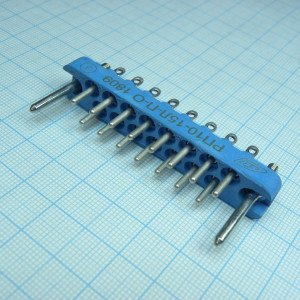

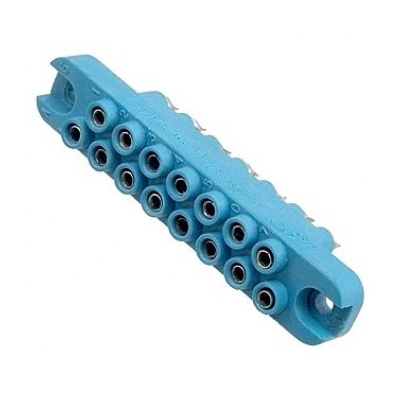

РП10-15 П-О розетка

РП10‑15 П‑О розетка — это низкочастотный прямоугольный электрический соединитель ручного сочленения общего назначения с 15 контактами для внутреннего монтажа. Он применяется в электро‑ и радиоаппаратуре специального и общего назначения для соединения и разъединения цепей постоянного и переменного тока, в том числе импульсных с частотой до 3 МГц.

Назначение и условия применения

Розетка РП10‑15 П‑О рассчитана на работу в цепях напряжением до 1500 В и максимальным током около 15 А, что делает её пригодной для распределения питания и слаботочных сигналов. Она предназначена для всеклиматического исполнения (группа УХЛ) и обеспечивает надёжную работу в диапазоне температур от примерно −60 °C до +85 °C, а при перегреве контактов — до примерно +125 °C.

Конструкция и контакты

Изолятор выполнен из термопластмассы, контакты имеют плавающую посадку и ловители, что повышает надёжность стыкования и устойчивость к вибрациям. Рабочая поверхность контактов покрыта олово‑висмутовым сплавом или серебром, сопротивление каждого контакта не превышает 4 мОм. Присоединение проводов к контактам выполняется пайкой или объёмным монтажом.

Электрические и механические характеристики

Максимальное рабочее напряжение составляет около 1550 В, сопротивление изоляции в нормальных условиях — не менее 10 000 МОм, а электрическая прочность изоляции — порядка 2700–3800 В. Соединитель выдерживает синусоидальную вибрацию в широком диапазоне частот и многократные механические удары, а также повышенную влажность до примерно 98% при температуре 35 °C.
