Назначение и область применения

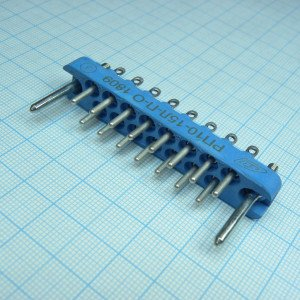

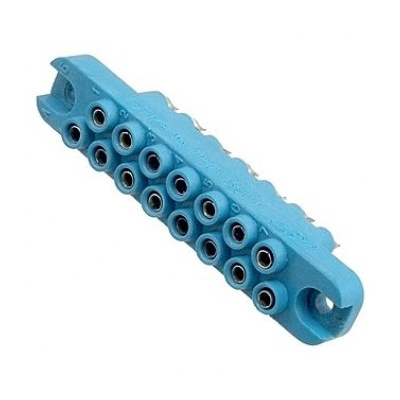

Розетка РП10-15 П-О относится к низкочастотным прямоугольным соединителям общего назначения и предназначена для внутреннего монтажа в электро- и радиоаппаратуре. Изделие обеспечивает надёжное соединение и разъединение электрических цепей постоянного, переменного и импульсного тока. Соединитель рассчитан на эксплуатацию в составе промышленной аппаратуры, радиоэлектронного оборудования общего и специального назначения.

Рабочий диапазон частот переменного тока достигает 3 МГц, что позволяет использовать розетку не только в силовых цепях, но и в цепях передачи сигналов умеренной частоты. Конструкция с плавающими контактами и ловителями обеспечивает точное сопряжение с ответной вилкой и компенсирует незначительные смещения при монтаже.

Технические характеристики и конструктивные особенности

Соединитель оснащён 15 контактами. Максимальное рабочее напряжение составляет до 1550 В, рабочий ток — до 15 А. Контактное покрытие выполнено из олова-висмута, что соответствует обозначению «О» в маркировке. Изолятор изготовлен из термопласта — обозначение «П». Сопротивление контактов не превышает 0,004 Ом, электрическая прочность изоляции составляет от 2700 до 3800 В.

Конструкция корпуса и монтаж

Кожух розетки может выполняться в прямом или угловом исполнении. В обозначении изделия присутствует индекс «П-О», указывающий на материал изолятора и тип покрытия контактов. Подключение проводов осуществляется методом пайки, что характерно для стационарного монтажа внутри приборов и блоков.

• Количество контактов: 15
• Рабочий ток: до 15 А
• Максимальное напряжение: до 1550 В
• Сопротивление контактов: не более 0,004 Ом
• Электрическая прочность изоляции: 2700–3800 В
• Покрытие контактов: олово-висмут
• Материал изолятора: термопласт
• Способ подключения: пайка
• Диапазон рабочих температур: от минус 60 до плюс 125 градусов Цельсия

Условия эксплуатации и климатическое исполнение

Изделие рассчитано на работу в широком интервале температур — от минус 60 до плюс 125 градусов Цельсия. Климатическое исполнение УХЛ подтверждает пригодность для умеренного и холодного климата. Это позволяет применять соединитель как в отапливаемых помещениях, так и в неотапливаемых шкафах и отсеках аппаратуры, эксплуатируемой при пониженных температурах.

Приёмка «1» и год выпуска 94 указывают на принадлежность партии к определённому периоду производства. Плавающие контакты снижают механические нагрузки на паяные соединения при вибрациях и температурных деформациях, что повышает надёжность электрического контакта в процессе длительной эксплуатации.

Совместимость и комплектация

Розетка РП10-15 П-О предназначена для работы в паре с ответной вилкой серии РП10. Точное сопряжение обеспечивается ловителями, направляющими элементами корпуса. Изделие поставляется как отдельная розетка для монтажа; ответная часть в комплект не входит. При проектировании узлов следует учитывать внутреннее расположение соединителя и доступ к паяным контактам при сборке.

Соединитель применяется в цепях, где требуется компактное прямоугольное разъёмное соединение с высокой плотностью контактов. Благодаря напряжению до 1550 В и току до 15 А розетка подходит для питания узлов и блоков, коммутации управляющих сигналов и межплатных соединений в промышленной радиоэлектронной аппаратуре.
