РП10-15 ЛУ-О вилка с кожухом

РП10-15 ЛУ-О — это вилка прямоугольного низкочастотного разъёма общего назначения с угловым кожухом и покрытием контактов олово-висмутом. Она предназначена для создания надёжных электрических соединений в различных электро- и радиоаппаратах, включая приборы железнодорожной и промышленной техники.

Основные характеристики

Соединитель имеет 15 контактов, номинальный ток 15 А и напряжение до 1500 В на контакт, с сопротивлением не более 0,004 Ом. Диапазон рабочих температур — от -65 до +125 °C, вид климатического исполнения — УХЛ или В по ГОСТ 15150-69. Он оснащён ловителями (направляющими штырями), плавающими контактами и фиксирующими замками для удобства монтажа и эксплуатации.

Структура обозначения

• РП — прямоугольный разъём ручного сочленения, низкочастотный.

• 10 — порядковый номер разработки.

• 15 — количество контактов.

• ЛУ — угловой металлический или пластмассовый кожух (Л — ловители, У — угловой выход кабеля).

• О — покрытие контактов олово-висмутом.

Применение

Такие вилки используются во всём спектре электротехники: от сборки электрощитов и монтажных работ до контрольно-измерительных приборов и промышленного оборудования. Кожух обеспечивает защиту соединения, повышая надёжность и долговечность в условиях вибрации (до 18 g) и механических ударов. Минимальная наработка — 12000 часов, срок сохраняемости — 25 лет. xn--80ackudo

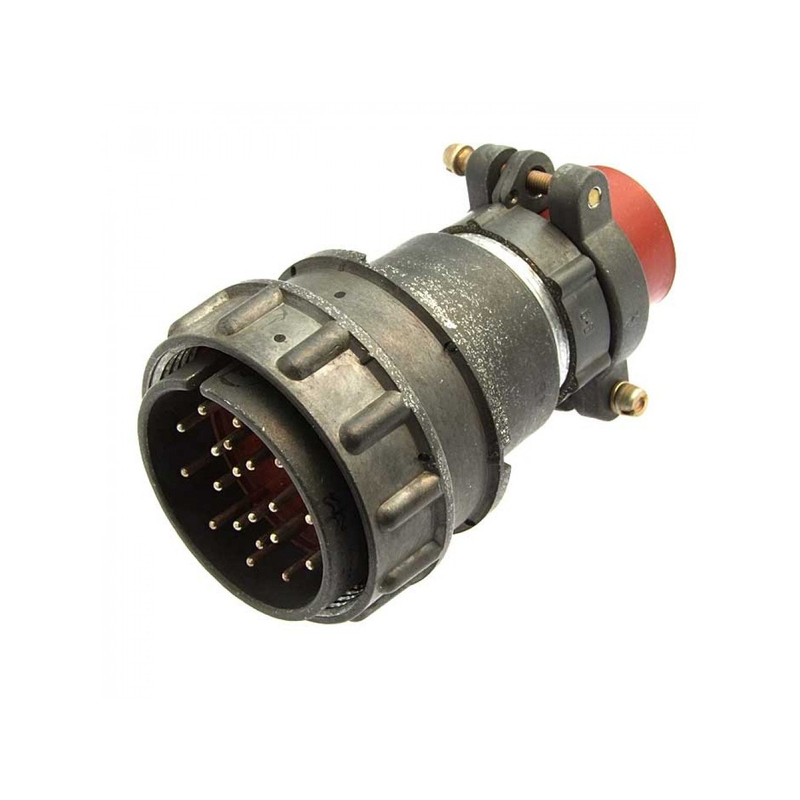

Изображение показывает типичный вид вилки РП10-15 с кожухом, где видны контакты и крепления для кабеля.
