Назначение и область применения

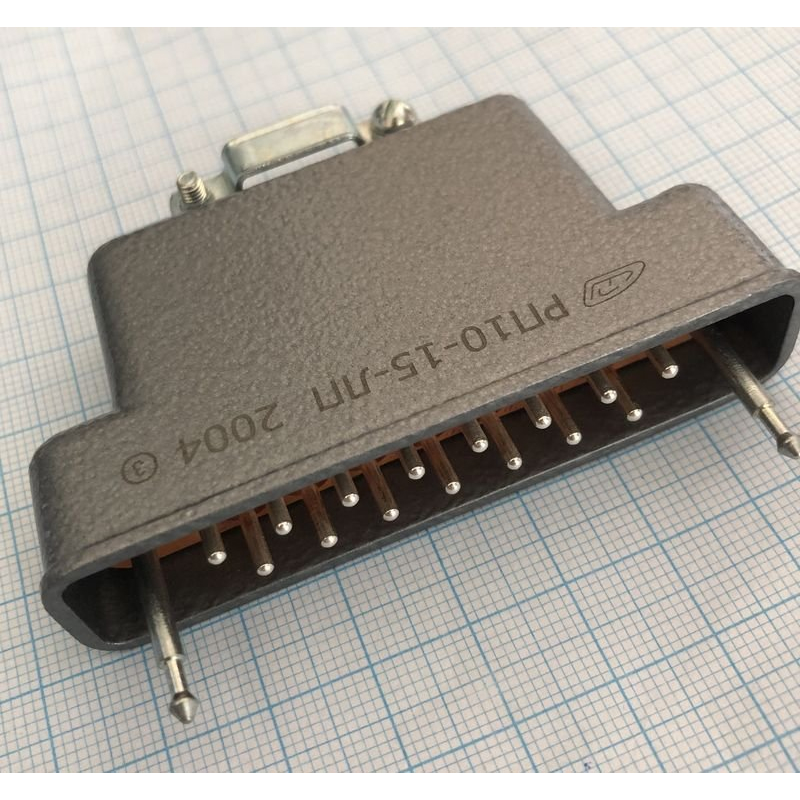

РП10-15 ЛП П-О вилка с кожухом «1» представляет собой низкочастотный прямоугольный электрический соединитель внутреннего монтажа, предназначенный для работы в цепях постоянного, переменного тока частотой до 3 МГц, а также в цепях импульсных сигналов. Изделие широко применяется в промышленной аппаратуре, железнодорожной технике и системах, где требуется надёжное разъёмное соединение с ручным сочленением.

Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, блоков управления, силовых и сигнальных цепей. Благодаря конструкции с кожухом прямого типа обеспечивается защита контактной группы от внешних воздействий и механических повреждений, а ловители облегчают правильное сопряжение с ответной частью.

Ключевые технические характеристики

Соединитель имеет 15 контактов диаметром 1,5 мм, изготовленных из латуни. Покрытие контактов — олово-висмут, что соответствует обозначению «О» в маркировке. Изолятор выполнен из термопластмассы (обозначение «П»). Номинальное напряжение составляет 1500 В, номинальный ток на один контакт — 15 А. Сопротивление контактов не превышает 4 мОм, что обеспечивает стабильное электрическое соединение при длительной эксплуатации.

Изделие выдерживает воздействие вибрационных нагрузок в диапазоне частот от 1 до 2500 Гц с ускорением до 18 g, а также механические удары. Электрическая прочность изоляции находится в пределах от 2700 до 3800 В. Рабочий диапазон температур — от минус 60…65 °C до плюс 125 °C, что допускает применение в условиях как умеренного, так и холодного климата. Исполнение — всеклиматическое или УХЛ.

Конструктивные особенности и расшифровка обозначения

Маркировка РП10-15 ЛП П-О расшифровывается следующим образом:

• РП — прямоугольный соединитель ручного сочленения;
• 10 — серия (типоразмер);
• 15 — число контактов;
• ЛП — кожух прямой с ловителями (направляющими штырями или втулками);
• П — термопластмассовый изолятор;
• О — покрытие контактов олово-висмут.

Вилка оснащена металлическим или пластмассовым кожухом с прямым выходом кабеля. Контакты имеют плавающую посадку, что компенсирует возможные перекосы при сочленении и повышает надёжность электрического контакта. Шаг контактов составляет от 5,5 до 6,4 мм. Габаритные размеры изделия — приблизительно 76×18×62 мм.

Монтаж и комплектация

Монтаж соединителя — пайка, способ объёмный. Такое решение обеспечивает прочное и долговечное крепление проводников, устойчивое к вибрациям и температурным перепадам. Изделие поставляется с кожухом «1», что соответствует приёмке «1» и обозначению года выпуска 89 в технической документации.

Артикул товара — 40592. Категория — РП10. Соединитель относится к серии низкочастотных прямоугольных разъёмов, широко применяемых в отечественном приборостроении и промышленной электронике. Прямой кожух с ловителями упрощает установку и замену блоков в составе аппаратуры, обеспечивая быстрое и точное сочленение без дополнительной настройки.
