РП10-15 ЛП П-О роз. с кожухом

РП10-15 ЛП П-О роз. с кожухом — это низкочастотный прямоугольный разъём ручного сочленения общего назначения, предназначенный для соединения электрических цепей. Он широко применяется в электронных устройствах, радиоаппаратуре и контрольно-измерительных приборах.

Основные характеристики

Разъём имеет 15 контактов, максимальное рабочее напряжение 1550 В и ток до 15 А на контакт. Сопротивление контактов не превышает 0,004 Ом, покрытие — олово-висмут (обозначение "О"), изолятор выполнен из термопласта ("П"). Рабочий диапазон температур: от -60 до +125 °C, климатическое исполнение УХЛ.

Конструкция

Модель ЛП указывает на прямой кожух (пластиковый или металлический), розетку внутреннего монтажа с ловителями для фиксации соединения. Монтаж проводов осуществляется пайкой или объёмным методом, предусмотрены направляющие штыри и втулки для надёжного сопряжения с вилкой.

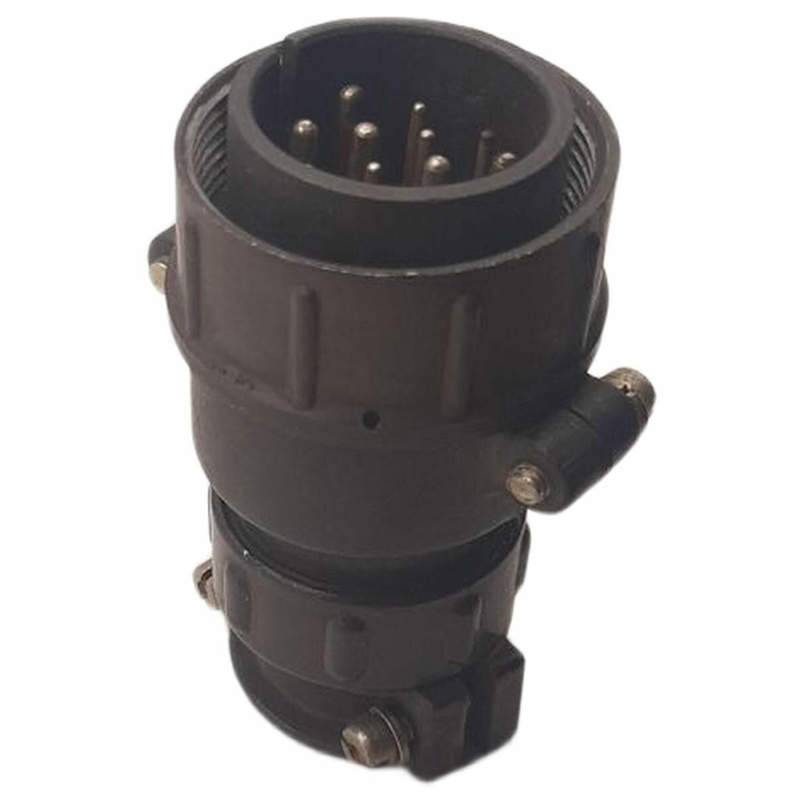

На изображении показан типичный вид такого разъёма с контактной группой в кожухе, что обеспечивает защиту и удобство установки.

Расшифровка обозначения

• РП10 — серия прямоугольных разъёмов.

• 15 — количество контактов.

• ЛП — прямой кожух для розетки.

• П — термопластмассовый изолятор.

• О — олово-висмутовое покрытие контактов.
