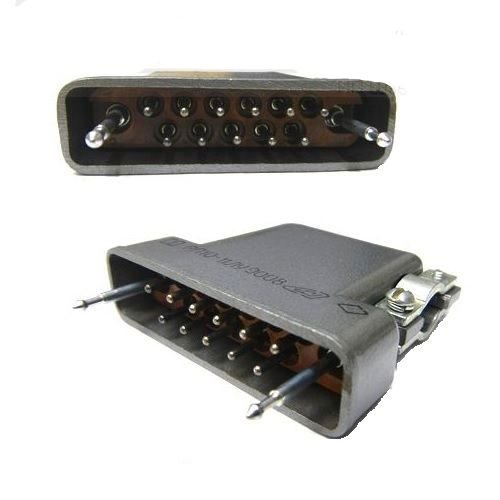

РП10‑11 ВИЛКИ (Э) — это низкочастотные прямоугольные электрические соединители ручного сочленения общего назначения, выпускаемые в серии РП10 внутреннего монтажа. Они применяются для соединения и разъединения цепей постоянного, переменного (до примерно 3 МГц) и импульсного токов в различных видах электро‑ и радиоаппаратуры специального и общего назначения.

Конструкция и маркировка

• Тип соединителя: РП10 — прямоугольный, низкочастотный, нормальных габаритов, для внутреннего монтажа.

• Индекс «‑11» обозначает количество контактов — 11 штыревых контактов вилки.

• Часть соединителя — вилка (мужская часть), которая соединяется с соответствующей розеткой РП10‑11.

Основные электрические параметры

• Количество контактов: 11.

• Максимальный рабочий ток: до 15 А на контакт.

• Максимальное рабочее напряжение (постоянное/переменное): до порядка 1500–1550 В.

• Сопротивление контактов, как правило, не более 4 мОм; сопротивление изоляции — не менее 10 000 МОм в нормальных условиях.

Климатические и механические характеристики

• Климатическое исполнение: всеклиматическое (УХЛ/В по ГОСТ 15150‑69), допускается эксплуатация в широком диапазоне температур (примерно от −60 до +125 °С, в зависимости от конкретного исполнения).

• Соединитель рассчитан на работу в условиях вибрации и многократных ударов, что позволяет использовать его в промышленном оборудовании, системах автоматики и подвижных объектах.

Особенности исполнения (по типу «Э»)

Условное обозначение «Э» обычно относится к конкретному варианту исполнения (покрытие контактов, тип корпуса, наличие замка/ловителя и т.п.), однако единой расшифровки «Э» в открытом нормо‑документе нет — она задаётся заводом‑изготовителем (например, НПК «Запад‑Прибор», «Снежеть» и др.).

• Покрытие контактов — чаще всего серебро или сплав олово‑висмут, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Монтаж — внутренний, провода подключаются к хвостовикам контактов методом пайки (объёмная пайка).

Область применения

РП10‑11 ВИЛКИ (Э) используются в промышленном оборудовании, системах автоматики, контрольно‑измерительной и радиоэлектронной аппаратуре, а также в бортовых комплексах летательных аппаратов и наземных средств радиоэлектроники. Благодаря всеклиматическому исполнению и высокой стойкости к вибрациям они подходят для жёстких условий эксплуатации.
