Назначение и область применения

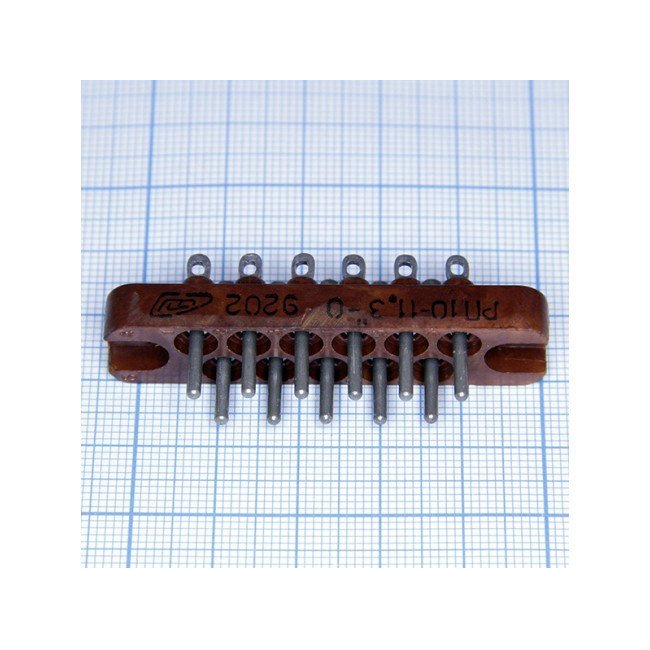

Разъём РП10-11 З-О вилка представляет собой низкочастотный прямоугольный электрический соединитель внутреннего монтажа, входящий в серию РП10. Изделие предназначено для соединения проводных цепей в электро- и радиоаппаратуре, контрольно-измерительных приборах, системах автоматики и промышленном оборудовании. Конструкция ориентирована на эксплуатацию внутри приборов и блоков, где требуется надёжное, виброустойчивое и многократно размыкаемое контактное соединение.

Соединитель применяется в электрических цепях постоянного, переменного и импульсного токов. Диапазон рабочих частот по переменному току достигает примерно 3 МГц, что позволяет использовать изделие в широком спектре низкочастотной аппаратуры. Разъём рассчитан на сочленение с соответствующей розеткой РП10-11 «З»-О, образуя с ней единую контактную пару с замковой фиксацией.

Область применения охватывает промышленные системы управления, устройства сбора и передачи сигналов, измерительные стенды, блоки питания и коммутационное оборудование. Благодаря всеклиматическому исполнению соединитель сохраняет рабочие характеристики в условиях повышенной влажности, вибрации и многократных ударных нагрузок.

Расшифровка обозначения и конструктивные особенности

Маркировка РП10-11 З-О содержит полную информацию о типе и исполнении изделия. Каждый элемент обозначения имеет следующее значение:

• РП — соединитель ручного сочленения и разъединения общего назначения, низкочастотный, прямоугольный;
• 10 — порядковый номер разработки серии РП10;
• 11 — количество контактов в разъёме, в данной модификации — одиннадцать штук;
• «З» — наличие замка для надёжной фиксации сочленённого положения вилки и розетки;
• -О — вариант исполнения по типу корпуса и монтажа, указывающий на конструктивное решение для внутреннего монтажа.

Корпус разъёма выполнен в прямоугольной форме с металлическим или пластмассовым кожухом. Контакты могут иметь покрытие олово-висмут либо серебро, обеспечивающее стабильное переходное сопротивление и защиту от окисления. Способ присоединения проводов — объёмный, с использованием пайки, что гарантирует механическую прочность и электрическую целостность соединения в условиях вибрации.

Замковый механизм предотвращает самопроизвольное расчленение контактной пары при внешних механических воздействиях. Такое решение особенно востребовано в подвижных узлах оборудования, на транспортных средствах и в аппаратуре, подверженной ударным нагрузкам.

Основные электрические параметры

Электрические характеристики разъёма РП10-11 З-О вилка обеспечивают стабильную работу в широком диапазоне токов и напряжений. Подтверждённые параметры изделия:

• максимальный рабочий ток — до 15 А на контакт;
• максимальное рабочее напряжение — порядка 1500–1550 В в зависимости от конкретных технических условий;
• сопротивление контакта — не более 4 мОм;
• сопротивление изоляции в нормальных условиях — не менее 10 000 МОм;
• электрическая прочность изоляции — около 2,7–3,8 кВ при испытаниях.

Низкое переходное сопротивление контактов снижает нагрев при прохождении рабочих токов и уменьшает потери мощности в соединительном узле. Высокое сопротивление изоляции исключает токи утечки между соседними цепями, что особенно важно в измерительной аппаратуре и схемах с высоким импедансом.

Электрическая прочность изоляции позволяет использовать разъём в цепях с кратковременными перенапряжениями, возникающими при коммутации индуктивных нагрузок или переходных процессах в сети питания.

Условия эксплуатации и надёжность

Разъём рассчитан на всеклиматическое исполнение и сохраняет работоспособность в жёстких условиях окружающей среды. Рабочий диапазон температур составляет ориентировочно от −60 до +85 градусов Цельсия. Изделие устойчиво к воздействию повышенной влажности до 98 процентов при температуре 35 градусов Цельсия.

Конструкция соединителя обеспечивает стойкость к вибрационным воздействиям и многократным ударным нагрузкам, характерным для промышленного оборудования, транспортной и бортовой аппаратуры. Замковая фиксация исключает размыкание контактной пары при тряске и вибрации.

Применение паяного объёмного монтажа гарантирует надёжное крепление проводников к контактам. Такой способ присоединения исключает ослабление контакта со временем и сохраняет электрические параметры на протяжении всего срока службы изделия.

Приёмка и соответствие

Изделие имеет приёмку «1», что подтверждает его соответствие установленным техническим требованиям и пригодность для применения в аппаратуре ответственного назначения. Год выпуска партии — 96–97. Разъём относится к категории РП10 и поставляется как комплектующее изделие для внутреннего монтажа.

Соединитель предназначен для профессионального применения при производстве, ремонте и модернизации радиоэлектронной аппаратуры. Стабильность геометрических и электрических параметров обеспечивает взаимозаменяемость с ранее выпущенными изделиями данной серии.
