Назначение соединителя РП10-11 З ВИЛКИ

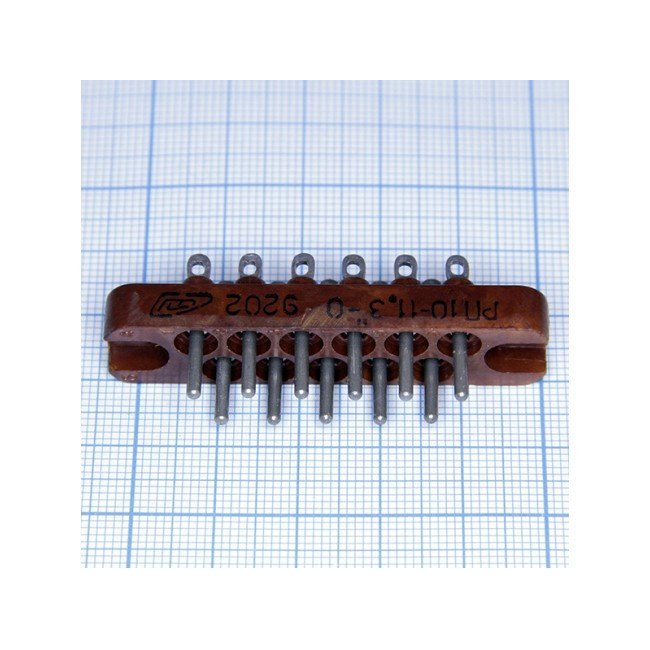

РП10-11 З вилка — это низкочастотный прямоугольный электрический соединитель для внутреннего монтажа, рассчитанный на 11 контактов и оснащённый замком фиксации. Изделие предназначено для коммутации цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Максимальное рабочее напряжение составляет 1500–1550 В, наибольший рабочий ток достигает 15 А. Соединитель применяется в составе радиоэлектронной аппаратуры, где требуется разъёмное соединение с высокой устойчивостью к механическим и климатическим воздействиям.

Вилка рассчитана на совместную работу с розетками серии РП10 и поставляется как самостоятельная сборочная единица. Конструкция предусматривает монтаж методом пайки или объёмный монтаж, что допускает использование как в серийном производстве, так и при ремонте оборудования.

Подтверждённые особенности и технические параметры

Соединитель отличается низким переходным сопротивлением контактов — не более 4 мОм. Покрытие контактов выполнено из серебра или сплава олово-висмут, что обеспечивает стабильный электрический контакт и защиту от окисления. Конструктивные размеры контактного поля заданы шагом контактов 6,4 мм и расстоянием между рядами 5,5 мм.

Электрические характеристики

• Максимальное рабочее напряжение: 1500–1550 В
• Наибольший рабочий ток: до 15 А
• Сопротивление контактов: не более 4 мОм
• Сопротивление изоляции: не менее 10 000 МОм
• Электрическая прочность изоляции: 2700–3800 В
• Диапазон рабочих частот: до 3 МГц

Условия эксплуатации и стойкость к внешним факторам

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 85 градусов Цельсия. Допускается перегрев контактов до плюс 125 градусов Цельсия. Соединитель устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 2500 Гц при ускорении 18 g и к многократным ударам с ускорением 35 g. Конструкция выдерживает воздействие повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, а также сохраняет работоспособность при пониженном атмосферном давлении вплоть до 10 в минус двенадцатой степени миллиметров ртутного столба.

Исполнение соединителя — всеклиматическое УХЛ, что подтверждает его пригодность для применения в условиях умеренного и холодного климата, включая размещение в неотапливаемых помещениях и под навесом.

Применение в оборудовании

РП10-11 З вилка находит применение в следующих областях:

• промышленное оборудование и станки с числовым программным управлением;
• системы автоматики и телемеханики;
• контрольно-измерительные приборы и лабораторная аппаратура;
• авиационная и бортовая радиоэлектронная техника;
• радиоэлектронные устройства общего и специального назначения.

Благодаря устойчивости к вибрациям, ударам, перепадам температур и повышенной влажности соединитель пригоден для монтажа внутри приборов, блоков и шкафов управления, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расцепления. Наличие замка фиксации исключает случайное размыкание контактов в процессе эксплуатации.

Конструкция вилки совместима с ответными розетками серии РП10, что позволяет использовать её как при замене вышедших из строя элементов, так и при комплектации новых изделий на этапе производства. Монтаж выполняется пайкой проводников к контактным хвостовикам либо объёмным способом в соответствии с конструкторской документацией на конкретное устройство.
