Назначение и область применения

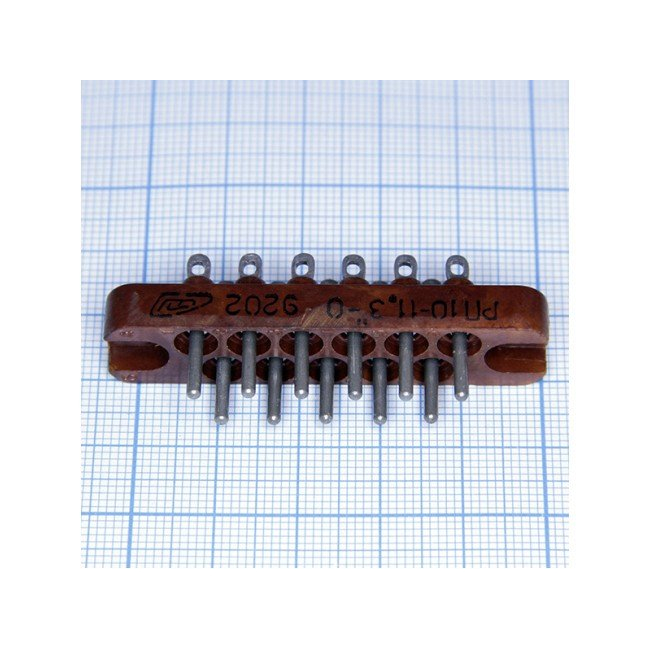

РП10-11 З ВИЛКИ «1» представляет собой низкочастотный прямоугольный электрический соединитель вилочного типа с 11 контактами. Изделие предназначено для внутреннего монтажа в составе различного оборудования, где требуется надёжное разъёмное соединение электрических цепей. Соединитель применяется в промышленном оборудовании, системах автоматики, контрольно-измерительных приборах, авиационной и радиоэлектронной технике. Конструкция вилки рассчитана на работу в цепях постоянного тока, переменного тока частотой до 3 МГц, а также в цепях импульсного тока.

Изделие относится к всеклиматическому исполнению УХЛ и сохраняет работоспособность в широком диапазоне внешних воздействующих факторов. Это позволяет использовать соединитель как в отапливаемых помещениях, так и в условиях воздействия пониженных температур, повышенной влажности, вибрационных и ударных нагрузок. Наличие замкового механизма обеспечивает фиксацию ответной части и предотвращает самопроизвольное разъединение при эксплуатации.

Технические характеристики

Электрические параметры соединителя подтверждены конструкторской документацией и техническими условиями. Основные показатели изделия:

• Рабочее напряжение — до 1550 В.
• Рабочий ток — до 15 А.
• Число контактов — 11.
• Шаг между контактами — 6,4 мм.
• Шаг между рядами контактов — 5,5 мм.
• Сопротивление контактов — около 4 мОм.
• Сопротивление изоляции — не менее 10000 МОм.
• Электрическая прочность изоляции — от 2700 до 3800 В.
• Диапазон рабочих температур — от минус 60 до плюс 85 °C.
• Допустимая температура перегрева контактов — до плюс 125 °C.
• Устойчивость к вибрации — до 2500 Гц.
• Устойчивость к ударным нагрузкам — до 35 g.
• Максимальная относительная влажность — до 98 процентов.
• Работоспособность при пониженном давлении — до 10 в минус двенадцатой степени мм рт. ст.

Контакты изделия покрыты серебром или олово-висмутовым покрытием, что обеспечивает стабильное переходное сопротивление на протяжении всего срока службы. Покрытие контактов выбирается в зависимости от конкретных требований к применению и условий эксплуатации. Год выпуска изделия — 2015, приёмка «1» подтверждает прохождение контроля в соответствии с установленными требованиями.

Конструктивные особенности

Вилка оснащена замком, обозначаемым в маркировке литерой «З». Замковый механизм надёжно фиксирует соединение с ответной розеткой и исключает случайное размыкание при механических воздействиях. Дополнительно в конструкции предусмотрены ловители, облегчающие правильное совмещение вилки и розетки при сочленении, а также плавающие контакты, компенсирующие возможные несоосности при монтаже.

Корпус соединителя изготовлен из прочных материалов, устойчивых к вибрациям, ударам и внешним атмосферным воздействиям. Конструкция обеспечивает защиту контактной группы от загрязнений и механических повреждений. Расшифровка обозначения изделия: РП — прямоугольный низкочастотный соединитель общего назначения, 10 — номер серии, 11 — число контактов, З — наличие замка, ВИЛКИ — тип соединителя, «1» — вариант приёмки.

Эксплуатационные параметры и требования

Соединитель рассчитан на длительную эксплуатацию в составе аппаратуры при соблюдении допустимых электрических и климатических режимов. Контроль качества изделий серии РП10 осуществляется производителями в соответствии с техническими условиями, включая требования ГЭ0.364.004 ТУ. Приёмка «1» означает, что изделие принято представителем заказчика и соответствует всем заданным параметрам.

При использовании соединителя необходимо учитывать максимально допустимые значения тока, напряжения, температуры окружающей среды и параметры внешних воздействий, указанные в эксплуатационной документации. Монтаж выполняется внутри устройств, для которых предусмотрено применение прямоугольных низкочастотных соединителей данного типа. Артикул изделия — 40557.
