Назначение и общее описание

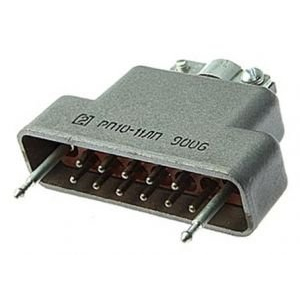

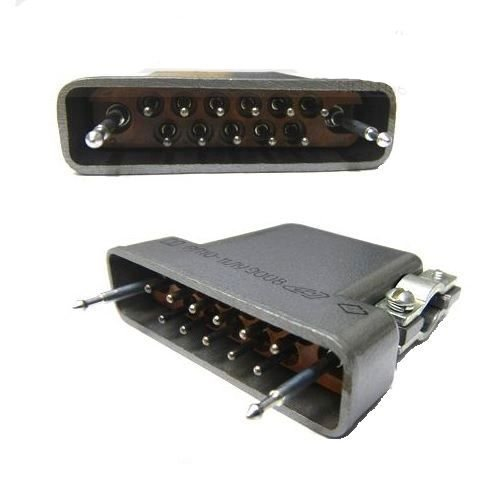

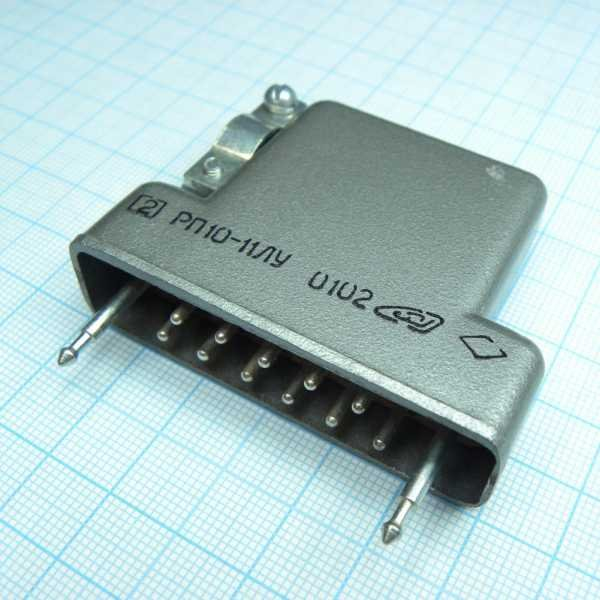

РП10-11 вилка представляет собой низкочастотный прямоугольный электрический соединитель общего назначения, рассчитанный на ручное сочленение с ответной розеткой серии РП10. Изделие предназначено для надежного соединения электрических цепей в составе промышленного оборудования, систем автоматики, контрольно-измерительных приборов и радиоэлектронной техники. Конструкция вилки обеспечивает стабильный электрический контакт при эксплуатации в условиях вибраций, перепадов температур и повышенной влажности, что делает её универсальным решением для широкого круга задач внутреннего монтажа.

Ключевые технические характеристики

Соединитель оснащён одиннадцатью контактами с серебряным покрытием, которое способствует снижению переходного сопротивления и повышению коррозионной стойкости контактных поверхностей. Заявленные электрические параметры позволяют применять вилку в цепях со значительными токами и напряжениями:

• количество контактов — 11;
• максимальное рабочее напряжение — до 1550 В;
• максимальный ток — до 15 А;
• сопротивление контактов — не более 4 мОм;
• электрическая прочность изоляции — 2700–3800 В;
• сопротивление изоляции — не менее 10 000 МОм.

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 85 градусов Цельсия. Вилка выдерживает вибрационные нагрузки с ускорением до 180 метров в секунду за секунду в диапазоне частот до 2500 Гц, механические удары с ускорением до 350 метров в секунду за секунду, а также пониженное атмосферное давление до 1 на 10 в минус двенадцатой степени миллиметра ртутного столба. Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 35 градусов Цельсия.

Конструктивные особенности

Соединители серии РП10 состоят из вилки и розетки, которые могут комплектоваться металлическим или пластмассовым кожухом. Предусмотрены варианты с прямым или угловым выходом кабеля, фиксирующими замками и плавающими контактами. Подключение проводов к контактам вилки выполняется методом пайки, что обеспечивает высокую механическую прочность соединения и стабильность электрических параметров в процессе эксплуатации.

Расшифровка обозначения серии выглядит следующим образом: РП — прямоугольный низкочастотный, 10 — номер разработки, 11 — количество контактов. В рамках серии выпускаются модификации с количеством контактов 7, 11, 15, 22, 30 и 42, что позволяет подбирать соединитель под конкретную схему подключения оборудования. Климатическое исполнение — УХЛ или всеклиматическое, ориентированное на внутренний монтаж.

Применение и условия эксплуатации

Благодаря сочетанию высокой электрической прочности, низкого переходного сопротивления и устойчивости к механическим воздействиям вилка РП10-11 находит применение в электро- и радиоаппаратуре, системах промышленной автоматики, контрольно-измерительном оборудовании и приборах специального назначения. Изделие рассчитано на многократные циклы сочленения и расчленения при ручном обслуживании, сохраняя заявленные характеристики в течение всего срока эксплуатации.

Приемка «1» и период выпуска 2012–2017 годов указывают на соответствие изделия установленным требованиям к качеству и надежности для данной категории соединителей. Вилка поставляется как отдельный компонент, готовый к монтажу в составе аппаратуры или соединительных жгутов.
