Назначение и область применения

РП10-11 вилки «1» представляют собой низкочастотный прямоугольный соединитель общего назначения, предназначенный для внутреннего монтажа. Изделие используется для надёжного соединения электрических цепей в промышленном оборудовании, системах автоматики и контрольно-измерительных приборах. Соединитель эффективно работает в схемах постоянного и переменного тока, где требуется стабильный электрический контакт при значительных механических и климатических нагрузках.

Благодаря продуманной конструкции и качественным материалам, вилка подходит для эксплуатации в авиационной и радиоэлектронной технике, а также в приборах, работающих в условиях повышенной вибрации, перепадов температур и воздействия внешней среды. Климатическое исполнение — УХЛ или В, что подтверждает пригодность изделия для умеренного, холодного и всеклиматического применения.

Приёмка изделия соответствует категории «1», год выпуска — 91. Артикул товара — 40554.

Технические характеристики

Соединитель имеет одиннадцать контактов с покрытием серебром или олово-висмутом. Такое покрытие обеспечивает низкое переходное сопротивление и устойчивость к окислению, что особенно важно при длительной эксплуатации в сложных условиях. Конструкция вилки предусматривает пайку проводов, что гарантирует надёжное и долговечное соединение.

Основные параметры изделия:

• количество контактов — 11;
• максимальное рабочее напряжение — до 1550 В;
• максимальный ток — до 15 А;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 10000 мОм;
• электрическая прочность — до 3800 В;
• диапазон рабочих температур — от -60 до +85 °C с учётом перегрева до +125 °C;
• устойчивость к вибрации — до 2500 Гц;
• устойчивость к механическим ударам — до 350 м/с²;
• допустимая относительная влажность — до 98%.

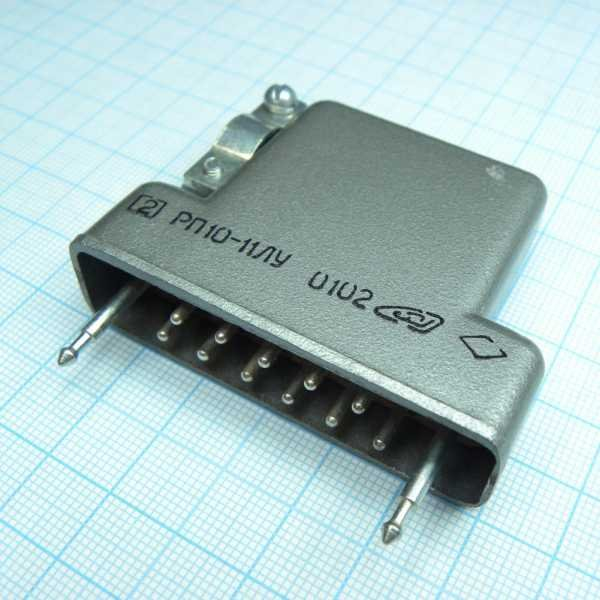

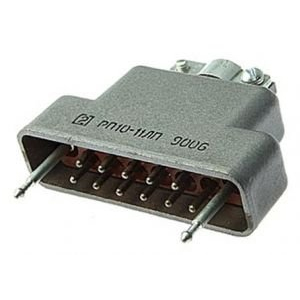

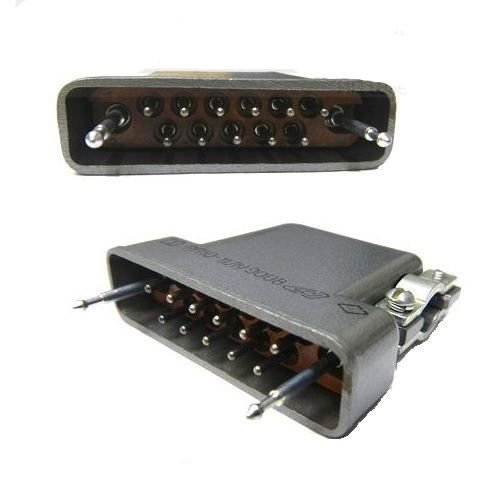

Конструкция и особенности

Корпус вилки выполнен из прочных материалов, защищающих внутренние элементы от механических повреждений и неблагоприятного воздействия окружающей среды. Изделие выпускается в прямом или угловом корпусе, что позволяет подобрать оптимальный вариант для конкретного монтажного пространства. Конструкция оснащена ловителями или замками для надёжной фиксации ответной части, а также плавающими контактами, компенсирующими небольшие смещения при сочленении.

Расшифровка обозначения: РП — прямоугольный низкочастотный, 10 — серия, 11 — число контактов. Возможны варианты с замком, обозначаемые дополнительной литерой «З». Тип кожуха может указываться как ЛП в зависимости от исполнения.

Изделие изготавливается заводом «Снежеть» и другими российскими предприятиями по действующим стандартам с обязательным контролем качества на всех этапах производства. Это обеспечивает стабильность характеристик и соответствие заявленным параметрам.

Преимущества и эксплуатационные качества

Соединитель РП10-11 вилки «1» сочетает высокую механическую прочность с отличными электрическими показателями. Низкое сопротивление контактов снижает потери энергии и нагрев при прохождении тока, а высокая электрическая прочность изоляции обеспечивает безопасность при работе с напряжениями до 1550 В.

Изделие сохраняет работоспособность в широком диапазоне температур и при высокой влажности, что делает его универсальным решением для ответственных применений. Стойкость к вибрациям и ударным нагрузкам позволяет использовать соединитель в бортовой аппаратуре, подвижных механизмах и оборудовании, подверженном постоянным динамическим воздействиям.

Применение серебряного или олово-висмутового покрытия контактов продлевает срок службы и сохраняет стабильность электрических характеристик даже после многократных циклов сочленения и расчленения.
