Назначение изделия

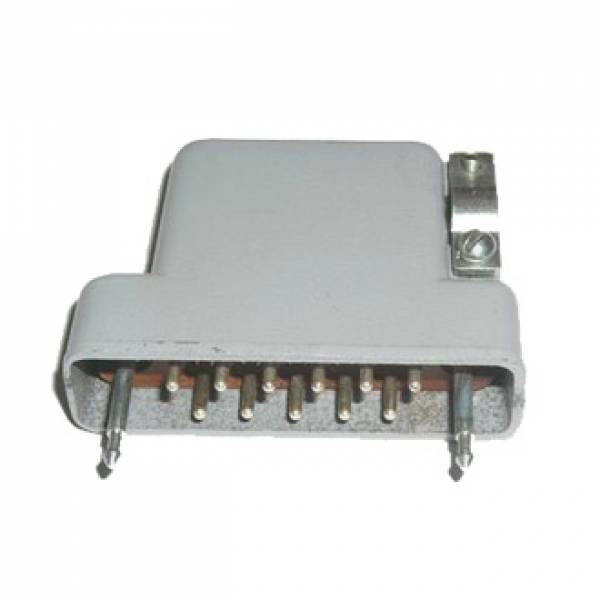

РП10-11 П-О вилка, артикул 40553, представляет собой низкочастотный прямоугольный электрический соединитель нормальных габаритов, предназначенный для внутреннего монтажа в электро- и радиоаппаратуре специального и общего назначения. Изделие обеспечивает соединение и разъединение электрических цепей постоянного и переменного тока частотой до 3 МГц, а также импульсных токов. Максимальное рабочее напряжение составляет 1550 В.

Соединитель применяется в промышленном оборудовании, системах автоматики, контрольно-измерительных приборах, авиационной и радиоэлектронной технике. Благодаря своим характеристикам вилка подходит для эксплуатации в составе ответственных узлов, где требуется стабильное электрическое соединение с высокой степенью надёжности.

Конструктивные особенности

Соединители серии РП10 состоят из вилки и розетки, которые могут комплектоваться металлическим или пластмассовым кожухом прямого или углового исполнения. Конструкция включает фиксирующие замки, ловители и плавающие контакты. Подсоединение проводов выполняется методом пайки, что соответствует объёмному монтажу и обеспечивает надёжный электрический контакт в условиях вибрационных и ударных нагрузок.

Данная вилка оснащена термопластиковым изолятором, обозначаемым литерой «П». Наличие ловителей (литера «Л») упрощает процесс сочленения и повышает точность позиционирования ответных частей. Контакты изделия имеют покрытие олово-висмут (литера «О»), которое обеспечивает стабильные переходные характеристики и защиту контактных поверхностей от окисления.

Расшифровка обозначения

• РП — прямоугольный низкочастотный соединитель ручного сочленения;
• 10 — порядковый номер разработки;
• 11 — количество контактов;
• П — термопластиковый изолятор;
• Л — наличие ловителей;
• О — покрытие контактов олово-висмут;
• вилка — тип соединителя (ответная часть — розетка).

Технические характеристики

Изделие рассчитано на максимальный рабочий ток 15 А. Сопротивление контактов не превышает 4 мОм, что обеспечивает минимальные потери в цепи. Количество контактов составляет 11, при этом серия РП10 предусматривает модификации на 7, 11, 15, 22, 30 и 42 контакта, что позволяет подбирать соединитель под конкретную задачу.

Рабочий температурный диапазон — от минус 60 до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 2500 Гц с ускорением до 180 метров на секунду в квадрате (18 g) и механических ударов с ускорением до 350 метров на секунду в квадрате (35 g). Климатическое исполнение — УХЛ, всеклиматическое.

Соответствие и применение

Соединитель соответствует требованиям ГОСТ и технических условий, что подтверждает его пригодность для применения в аппаратуре, эксплуатируемой в жёстких условиях. Год выпуска изделия — 1991. Приёмка «1» указывает на проведение приёмочного контроля согласно установленным нормам.

Благодаря сочетанию механической прочности, широкого температурного диапазона и стабильных электрических параметров вилка РП10-11 П-О востребована при ремонте и модернизации промышленного оборудования, в составе измерительных комплексов, а также при производстве радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение цепей с рабочим напряжением до 1550 В и токами до 15 А.
