Назначение и область применения

РП10-11 П-О вилка с приёмкой «1» представляет собой низкочастотный прямоугольный электрический соединитель внутреннего монтажа. Изделие разработано для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Соединитель применяется в электронной и радиоэлектронной аппаратуре общего и специального назначения, а также в контрольно-измерительных приборах, где требуется надёжное разъёмное соединение с фиксированным положением ответных частей.

Приёмка «1» подтверждает соответствие изделия требованиям, предъявляемым к продукции военного и специального назначения. Это означает усиленный контроль качества на всех этапах производства, проверку геометрических параметров, электрических характеристик и стойкости к внешним воздействующим факторам. Год выпуска — 92 — указывает на принадлежность партии к производственному циклу соответствующего периода, при этом изделие сохраняет полную функциональность при соблюдении условий хранения и эксплуатации.

Конструктивные особенности

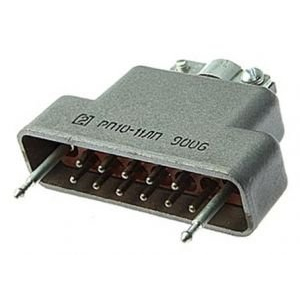

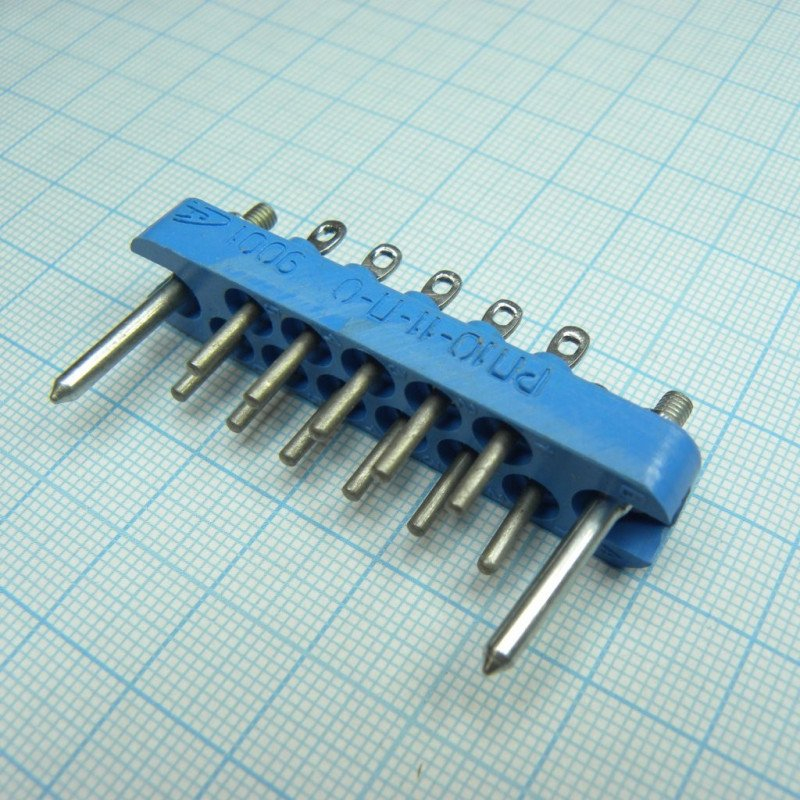

Вилка состоит из металлического или пластмассового кожуха с прямым выходом кабеля, изолятора из термопластика (индекс «П» в обозначении) и контактных элементов с олово-висмутовым покрытием (индекс «О»). Общее количество контактов — 11. Контакты оснащены ловителями, обеспечивающими надёжную фиксацию и предотвращающими самопроизвольное расцепление при вибрационных и ударных нагрузках.

Монтаж проводов выполняется методом пайки в объёме, что гарантирует стабильное электрическое соединение и механическую прочность в местах присоединения проводников. Прямой выход кабеля упрощает компоновку соединителя внутри корпусов аппаратуры и облегчает трассировку жгутов.

Конструкция вилки обеспечивает правильную ориентацию при сочленении с ответной частью, исключая возможность ошибочного подключения. Ловители дополнительно защищают контакты от повреждений при несоосном соединении.

Технические характеристики

Электрические параметры изделия подтверждены для следующих режимов работы:

• Максимальный рабочий ток: 15 А
• Рабочее напряжение: до 1550 В
• Сопротивление контактов: не более 4 мОм
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия
• Допустимый перегрев: до плюс 125 градусов Цельсия
• Относительная влажность: до 98 процентов

Стойкость к внешним воздействиям

Изделие рассчитано на эксплуатацию в условиях механических нагрузок. Конструкция выдерживает вибрационные воздействия и многократные ударные нагрузки без потери электрической целостности соединения. Повышенная влагостойкость (до 98 процентов относительной влажности) позволяет использовать соединитель в аппаратуре, работающей в неотапливаемых помещениях, полевых условиях и на подвижных объектах.

Температурный диапазон от минус 60 до плюс 85 градусов Цельсия с допустимым перегревом до плюс 125 градусов Цельсия обеспечивает работоспособность как в условиях Крайнего Севера, так и при эксплуатации в непосредственной близости от тепловыделяющих компонентов аппаратуры.

Применение

Соединитель РП10-11 П-О вилка с приёмкой «1» применяется при производстве, ремонте и модернизации следующего оборудования:

• контрольно-измерительная аппаратура;
• радиоэлектронные блоки специального назначения;
• источники вторичного электропитания;
• коммутационные устройства и распределительные панели;
• аппаратура связи и обработки сигналов.

Артикул изделия — 40551. Категория — РП10. Изделие поставляется без указания производителя в сопроводительной документации, соответствие приёмке «1» подтверждается маркировкой на корпусе и сопроводительными документами партии.
